پمپ سیرکولاتور از پمپ های سانتریفیوژ است که جهت گردش آب در دستگاه های پخش کننده گرما یا برودت، جهت تامین بار حرارتی و برودتی ساختمانها و همچنین برج خنک کننده ها مورد استفاده قرار می گیرد. بنابراین کاربرد پمپ سیرکولاتور کوچک یا بزرگ نیز کلیتی همچون سایر پمپ های سانتریفیوژ دارد.
انواع پمپ سیرکوله کوچک و بزرگ از جمله پمپ هایی هستند که به منظور سیرکوله کردن آب گرم یا سرد در سیستم های سرمایشی و گرمایشی مورد استفاده قرار می گیرند.
پمپ سیرکولاتور چیست؟
کلمه سیرکوله یعنی برگشتن و منظور از پمپ سیرکولاتور، پمپ هایی هستند که وظیفه حرکت یا گردانیدن آب سرد و گرم سیستم های تهویه مطبوع یا حرارت مرکزی ساختمان (از محل تولید تا محل های تبادل حرارت در دستگاه های سرمایش و گرمایش) را بر عهده دارند.
>> خرید پمپ از انرژی تهویه پردیس
پمپ سیرکولار (Circulator Pump) یا پمپ سیرکولاتور یکی از انواع پمپهای سانتریفیوژ خطی است که مخصوص گردش آب در مدارهای بسته طراحی شده است. این پمپها بیشتر در سیستمهای گرمایش، سرمایش و موتورخانههای ساختمانها به کار میروند تا آب گرم یا سرد را در لولهها بهصورت مداوم به گردش درآورند.
مشخصات پمپ سیرکولاتور
- از ویژگی های این نوع ازالکتروپمپ ها، کم صدا بودن آن (کارکرد کم صدا) است.
- مصرف بهینه انرژی
- تنوع مدل و سایز
- پمپاژ در دمای بالا
- نصب آسان
- هزینه نگهداری پایین
- پمپ های سیرکولار از نیم تا شش اینچ ساخته می شوند.
- جنس بدنه این پمپ ها غالباّ چدن و استیل می باشد و جنس پروانه آنها چدن و استیل و برنج است.
- دور موتوراین نوع الکترو پمپ ها 1500 و 3000 دور است.
- دارای مکش منفی نیستند (جهت جابجایی سیال بایستی آن سیال براین نوع پمپها اصطلاحاّ سوار باشد.)
- این نوع الکترو پمپ ها در دو نوع تکفاز و سه فاز و تک دور، دودور، سه دور، چهار دور ساخته می شوند.
- این نوع الکتروپمپ ها به جهت مصرف بهینه انرژی دارای رده بندی مصرف A , B هستند.
- این دسته ازالکتروپمپ ها در دو نوع با واسطه (کوپلینگ دار) واتاترم یا موتورخشک و بدون واسطه وجود دارند.
انواع پمپ سیرکولاتور
پمپ های سیرکولار با توجه به نحوه قرارگیری در مدار به دو دسته تقسیم بندی می شوند:
- پمپ سیرکوله خطی
- پمپ سیرکوله زمینی
در جدول زیر، تفاوتها و شباهتهای پمپ سیرکوله خطی (In-Line) و پمپ سیرکوله زمینی (End-Suction یا زمینی افقی) بهصورت خلاصه آمده است:
| ویژگی |
پمپ سیرکوله خطی (In-Line) |
پمپ سیرکوله زمینی (افقی یا End-Suction) |
| طریقه نصب | بین لولههای رفت یا برگشت سیستم | روی فونداسیون یا شاسی در کنار سیستم |
| اشغال فضا | کم، جمعوجور | نیاز به فضای بیشتر |
| تراز و نصب | نصب ساده و سریع | نیاز به تراز دقیق و تخصص نصب |
| دسترسی به قطعات | نیاز به باز کردن لولهها برای تعمیر | دسترسی آسانتر به قطعات داخلی |
| کاربرد اصلی | سیستمهای سرمایش و گرمایش کوچک تا متوسط | سیستمهای تاسیساتی بزرگ (چیلر، موتورخانه) |
| هزینه اولیه | معمولاً کمتر | معمولاً بالاتر |
| توان و ظرفیت | توانهای پایین تا متوسط | توان و دبی بالا |
| نویز و لرزش | کم | ممکن است بیشتر باشد (بسته به نصب) |
| نگهداری | پیچیدهتر در محل | سادهتر، قابل تعمیر درجا |
| طول عمر مفید | نسبتاً بالا در صورت نصب صحیح | بالا، مخصوصاً در مدلهای صنعتی |
1-پمپ سیرکوله خطی
این پمپ ها بر روی مدار نصب می شوند و می توانند تک قلو یا دو قلو و تک دور یا چند دور باشند. که دارای ویژگی های زیر می باشند:
- جنس بدنه پمپ از چدن، استیل است.
- جنس پروانه پمپ از چدن، استیل و برنج است.
- پمپ سیرکولاتور خطی دارای مکش منفی نمی باشد و در نتیجه برای پمپاژ سیال اصطلاحا می بایست سیال بر این نوع پمپ سوار باشد.
- در دو نوع با واسطه ( کوپلینگ دار) و اتاترم یا موتور خشک و بدون واسطه

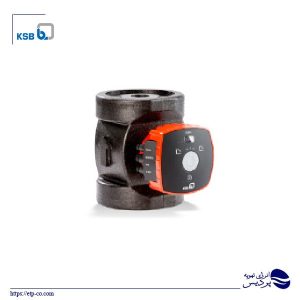

- یک نمونه از این نوع پمپ، الکتروپمپ های خطی سیرکولاتور مدل CALIO ساخت KSB آلمان از سری الکترو پمپ خطی KSB
- نمونه های دیگر برای پمپ سیرکوله خطی با برند دویار را در الکترو پمپ خطی DUYAR می توانید ببینید.
پمپ خطی چیست؟
پمپ خطی نوعی پمپ سانتریفیوژ است که ورودی و خروجی آب آن در یک راستا (خط مستقیم) قرار دارد. به همین دلیل به آن Inline Pump گفته میشود. این ویژگی باعث میشود نصب پمپ در مسیر لولهکشی بسیار آسان و بدون نیاز به تغییر جهت لوله انجام شود.
کاربردهای پمپ خطی
پمپ خطی بیشتر در سیستمهای گردش آب بسته یا تأسیسات ساختمان به کار میرود. از جمله:
- سیستمهای گرمایش و سرمایش (Chiller, Boiler, Fan Coil)
- گردش آب در مدار موتورخانه
- پمپاژ آب گرم یا سرد در ساختمانهای بلندمرتبه
- سیستمهای تهویه مطبوع (HVAC Systems)
- تصفیهخانههای کوچک و مدارهای بسته صنعتیر
انواع پمپ خطی
| نوع | ویژگی | کاربرد |
| پمپ خطی تکمرحلهای (Single Stage) | یک پروانه دارد، ساده و ارزانتر است. | سیستمهای گرمایش خانگی، گردش آب سرد |
| پمپ خطی چندمرحلهای (Multistage) | چند پروانه دارد، فشار بالاتری ایجاد میکند. | برجها، سیستمهای آتشنشانی |
| پمپ خطی دو قلو (Twin Pump) | دو موتور و پروانه دارد، برای پشتیبان یا مصرف متناوب. | سیستمهای حساس مثل بیمارستانها یا هتلها |
2-پمپ سیرکوله زمینی یا مکش از ته
در ظرفیت های بالا، پمپ و الکتروپمپ سنگین می شود و مدار نمی تواند وزن آن را تحمل کند. در این صورت آن را بر روی شاسی روی زمین قرار می دهند و از لرزه گیرهایی جهت کاهش ارتعاشات استفاده می شود .
این دسته پمپ ها برای ظرفیت های بالا و سنگین که پمپ خطی پاسخگو نمیباشد مورد استفاده قرار میگیرند .
پمپ های سیرکولاتور زمینی ورودی و خروجی آنها بصورت 90 درجه می باشد که نوع طراحی آنها باعث اشغال فضا بیشتری نسبت به پمپ های خطی میشود.
کاربرد پمپ سیرکولاتور
پمپهای سیرکولاتور بسته به نوع و جنسشان کاربردهای متفاوتی دارند:
- سیرکوله کردن آب گرم و آب سرد در دماهای 10- تا 130 درجه سانتیگراد
- سیرکوله کردن آب گرم و آب سرد در سیستم تهویه هوا، رادیاتورها، سیستم گرمایش از کف
- از پمپهای سیرکولاتور خطی با بدنه و پروانه از جنس استیل، جهت جابهجایی انواع سیالهای شیمیایی،صنعتی و سیستمهای شستشو در صنعت استفاده میشود.
- از پمپهای سیرکولار در استخرها، پکیج و شوفاژها هم استفاده می گردد.
- پمپ آب در گردش، وظیفه گردش آب تا دمای 140 درجه سانتیگراد را در سیستمهای گرمایش و حرارت مرکزی، بر عهده دارد.
- انتقال آب از سیستم گرمایش مرکزی و تهویه هوا در موارد کاربری اداری، تجاری و صنعتی
- کاربری این تجهیزات صنعتی را میتوان در سیستمهای شستشوی صنعتی،گرمایش خانگی، سرمایش خانگی،گرمایش صنعتی و سرمایش صنعتی هم یافت.
