خرید پمپ آتش نشانی

یکی از اصلی ترین بخش از تجهیزات آتش نشانی پمپ آتش نشانی می باشد که آب مورد نیاز عملیات اطفا حریق را جهت فعال کردن تجهیزات نصب شده در محل و یا محلی که آب تعبیه نشده است تامین می کند.

پمپ آتش نشانی

از پمپ های آتش نشانی در دو صورت استفاده می شود. حالت اول برای تقویت آب مورد نیاز برای تجهیزات آتش نشانی نصب شده در سیستم اطفا حریق مانند اسپرینکلر و فایر باکس و حالت دوم برای تامین آب مورد نیاز معابر شهری استفاده می گردد.

استاندارد پمپ آتش نشانی

مهم ترین استاندارد پمپ آتش نشانی استاندارد NFPA 20 می باشد. این استاندارد جهانی است و در رابطه با پمپ های آتش نشانی، عملکرد، ضوابط نصب و غیره می باشند.

عملکرد پمپ آتش نشانی

پمپ های آتش نشانی به لوله های تامین شبکه آب شهری و یا یک منبع استاتیکی (مخزن) متصل میشوند و فشار لازم برای رساندن آب به اسپرینکلرها را در سیستم اطفا حریق آبی ، هنگام آتشسوزی تامین می کنند .
این پمپ ها توسط استاندارد های جهانی UL و FM فهرست شده اند . استانداردهای جهانی UL/FM عملکرد بالای پمپ را به شرح ذیل تضمین می کنند :

  1.  این پمپ ها طراحی شده و مواد استفاده شده برای ساخت آنها مورد تائید جهانی است.عمر بلبرینگ آنها،تنش پیچ و انحراف شفت ها در این پمپ ها محاسبه و تائید شده است .
  2.  تنش برشی شفت دستگاه توسط کارشناسان UL و FM مورد تائید است.
  3. پوشش پمپ ها به صورت الکترو استاتیکی و قادر به تحمل دوبرابر حداکثر فشار را بدون اینکه منفجر شوند و یا در آنها تخلخل ایجاد شود را دارند.
  4. تست عملکرد UL و FM را دارند.
  5. رنگ بدنه هر جزء از دستگاه از مواد اولیه تائید شده می باشد تا از خوردگی بدنه پمپ در طول زمان جلوگیری شود .

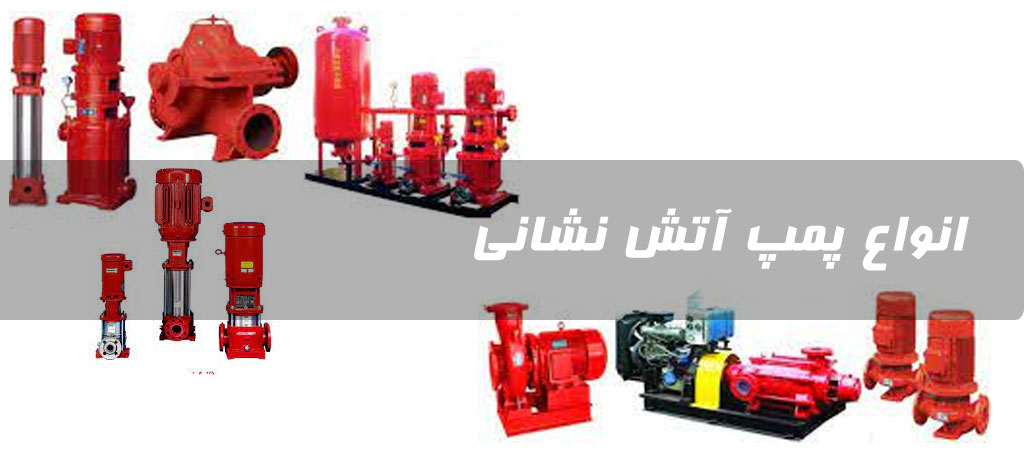

انواع پمپ آتش نشانی

انواع پمپ آتش نشانی

پمپ های آتش نشانی انواع مختلفی دارند که از جمله می تواند به موارد زیر اشاره کرد:

پمپ آتش نشانی عمودی خطی

پمپ های آتش نشانی عمودی خطی (Vertical In Line Fire Pump) به علت طراحی خاص فضای کمتری اشغال می کنند و جهت استفاده در ساختمان ها به دلیل فضای محدود مناسب می باشند.
این پمپ ها معمولا به صورت خطی در امتداد لوله نصب می شوند. ورودی و خروجی این پمپ ها بر یک محور قرار دارند و هنگامی استفاده می شوند که طول عمر پمپ و مصرف کم انرژی مد نظر باشد.

پمپ آتش نشانی عمودی توربینی

پمپ های آتش نشانی عمودی توربینی (Vertical Turbine Fire Pump) نوعی از پمپ های سانتریفیوژ هستند که برای استخراج آب از داخل قنات ها و سفره های آب زیر زمینی کاربرد دارند. این پمپ ها به پمپ شفت خطی نیز شناخته شده هستند.
تفاوت پمپ آتش نشانی عمودی توربینی با پمپ های کف کش این می باشد که نیروی محرکه کفکش درون آب قرار دارد در صورتی که در پمپ های توربینی نیرو محرکه سطح زمین قرار می گیرد. یک شفت بلند موتور پمپ آتش نشانی عمودی توربینی را به پروانه آن متصل می کند. معمولا موتور های دیزلی یا موتور های AC به این پمپ ها کوپل می شوند.
این پمپ ها شامل انواع یک و یا چند پروانه می باشد. در واقع از مدل های چند پروانه جهت مکش از عمق بیشتر یا فشار بیشتر استفاده می شود.

پمپ آتش نشانی سانتریفیوژ افقی (End Suction Pump)

پمپ های آتش نشانی سانتریفیوژ افقی (پمپ های سانتریفیوژ تک طبقه افقی Sution Horizontal End Centrifugal Pump ) از جمله پر کاربرد ترین پمپ های در بازار هستند که در انواع دیزلی، مکشی، هیدرولیکی و غیره وجود دارند.
پمپ های آتش نشانی سانتریفیوژ افقی بر اساس نیروی گریز از مرکز عمل می کنند. از یک پروانه درون پوسته تشکیل شده است و این گونه عمل می کند که آب به مرکز پروانه وارد و تسط نیروی گریز از مرکز به محیط پروانه انتقال و فشار را افزایش می دهد و از بخش خروجی خارج می شود.

پمپ آتش نشانی دو مکشه

پمپ های آتش نشانی دو مکشه(Split Case Pump)  از سری پمپ های گریز از مرکز می باشند. این پمپ از نوع پمپ های افقی می باشد که محفظه حلزونی تک طبقه دارد. اجزای این پمپ قابل تعویض هستند.
پروانه پمپ اسپلیت کیس از نوع شعاعی بسته و دارای دو ورودی سیال می باشد. پروانه این پمپ دارای نیروی محوری نیست و به صورت استاتیکی و دینامیکی عمل می کند. محور پمپ از لحاظ نشت سیال مورد پمپاژ کاملا آب بندی بوده و روی محور در محل آب بندی ها با بوش محافظ پوشش داده شده است. یاتاقان های پمپ نیاز به روغن کاری در طول عمر مفید خود ندارند زیرا بلبرینگ شیار دار آن دارای پوشش می باشند.

اجزا پمپ آتش نشانی

پمپ های آتش نشانی معمولا شامل قسمت های زیر می باشند:
  1. پوسته : با توجه به فشار کاری پمپ، پوسته پمپ ممکن است چدن خاکستری GG
  2. تابلو: که شامل فشار سنج و سرعت سنج می باشد.
  3. پروانه : بر طبق استاندارد NFPA 20 و UL 448-FM 1311، پروانه پمپ های آتشنشانی یا باید برنز باشد و یا استنلس استیل. پروانه چدنی هرگز نباید در پمپ های آتشنشانی استفاده گردند.
  4. محور : محور پمپ باید استنلس استیل باشد. بعلاوه استانداردهای 1311 FM و UL 448 قوانین واضحی جهت طراحی محور پمپ های آتشنشانی عنوان کرده اند.
  5. شافت
  6. ناف پمپ
  7. آببندی : نوار گرافیتی (نوع بدون آزبست)
  8. تخلیه کننده: تجهیزی جهت خالی کردن هوای در پمپ های سانتریفیوژ
  9. قسمت های ورودی و خروجی پمپ
  10. یاتاقان ها : بلبرینگ های روانکاری شده با گریس. بلبرینگ ها باید به حد کافی استحکام داشته باشند تا حداقل 5000 ساعت در ماکزیمم بار دوام آورند.

2- تابلو در پمپ آتش نشانی

برخی از تابلوهای نشانگر پمپ های آتش نشانی عبارتند از:

  1. فشار سنج ساده
  2. فشار سنج مرکب
  3. نشانگر مخزن آب
  4. فشار سنج فشار قوی
  5. نشانگر فشار روغن
  6. نشانگر درجه حرارت موتور
  7. نشانگر سوخت در مخزن
  8. سرعت سنج (R)

3- پروانه در پمپ آتش نشانی

پروانه، فلزی مدور که بطور محکم بر روی شفت سوار بوده وبا استفاده از نیروی گریز از مرکز، آب وارد شده از مرکز را به پیرامون منتقل می کند)
انواع پروانه عبارتند از :
  • پروانه بسته: که معمولا مناسب برای سیالات رقیق مانند آب
  • پروانه نیمه باز: که معمولا مناسب برای سیالات لزج  مانند فاضلاب
  • پروانه باز : که معمولا مناسب برای سیالات مخلوط آب وشن

انواع نیرو محرکه پمپ آتش نشانی

پمپ آتش نشانی با دو نیرو محرکه زیر می تواند فعال شود:
  • موتور الکتریکال (الکتروموتور): اکثرا جهت تقویت فشار آب استفاده می گردند.
  • موتور دیزل: اکثرا جهت تامین آب استفاده می گردند.

کاربرد پمپ آتش نشانی

از پمپ های آتش نشانی در دو صورت استفاده می شود. حالت اول برای تقویت آب مورد نیاز برای تجهیزات آتش نشانی نصب شده در سیستم اطفا حریق مانند اسپرینکلر و فایر باکس و حالت دوم برای تامین آب مورد نیاز معابر شهری استفاده می گردد.

استاندارد پمپ آتش نشانی

مهم ترین استاندارد پمپ آتش نشانی استاندارد NFPA 20 می باشد. این استاندارد جهانی است و در رابطه با پمپ های آتش نشانی، عملکرد، ضوابط نصب و غیره می باشند.
استاندارد NFPA20 با نام پمپ های ایستگاهی برای محافظت در برابر آتش (ویرایش 1999) در حکم مرجعی موثق، آخرین الزامات و سایر اطلاعات را درباره پمپ های آتشنشانی ارائه می دهد. ضمائم A و -B که جزو استاندارد NFPA20 نیستند – رئوس ارزشمندی درباره طراحی، نصب، آزمایش و نگهداری و عیب یابی پمپ های آتش نشانی بیان می کنند.

قیمت پمپ آتش نشانی

قیمت پمپ آتش نشانی بسته به توان پمپ، هد و دبی، اجزای تشکیل دهده آن، نوع پمپ، نوع منبع تغذیه آن و غیره متفاوت است. جهت استعلام قیمت پمپ آتش نشانی و کسب اطلاعات بیشتر با کارشناسان انرژی تهویه پردیس تماس بگیرید.
