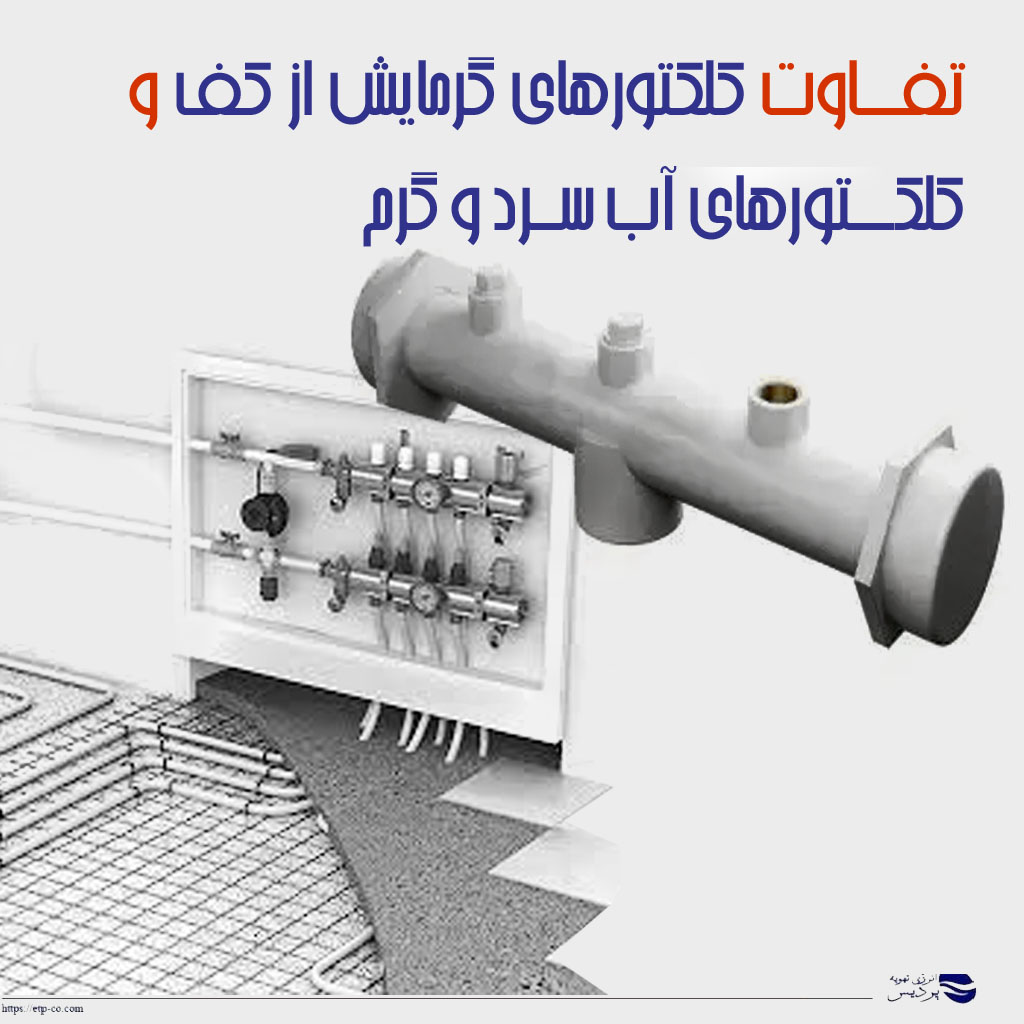

در سیستم‌های لوله‌کشی و گرمایشی مدرن، استفاده از کلکتورها نقش مهمی در توزیع یکنواخت و کنترل‌پذیر آب یا گرما دارد. اما آیا تمام کلکتورها مشابه هستند؟ در این مقاله به تفاوت‌های مهم بین کلکتورهای گرمایش از کف و کلکتورهای آب سرد و گرم مصرفی می‌پردازیم، به زبان ساده و کاربردی برای مهندسین، مجریان تأسیسات و حتی کاربران خانگی.
کلکتور چیست و چه کاربردی دارد؟
کلکتور (Collector) یک قطعه چند انشعابه است که وظیفه آن توزیع و جمع‌آوری جریان آب یا سیال در یک سیستم لوله‌کشی یا گرمایشی است. این قطعه معمولاً شامل یک لوله اصلی و چند خروجی یا ورودی انشعابی است که برای تقسیم فشار، کنترل جریان و بالانس مصرف کاربرد دارد.
انواع کلکتورها بر اساس کاربرد
در سیستم‌های تاسیساتی، کلکتورها بسته به نوع استفاده به چند دسته تقسیم می‌شوند. شناخت این انواع به شما کمک می‌کند تا در طراحی، خرید و نصب سیستم، انتخاب بهتری داشته باشید.
کلکتور آب سرد و گرم مصرفی
این نوع کلکتورها برای توزیع آب سرد و گرم شهری یا موتورخانه بین بخش‌های مختلف یک ساختمان یا واحدهای مجزا استفاده می‌شوند.
ویژگی‌ها: طراحی ساده با ورودی و چندین انشعاب خروجی، معمولاً فاقد تجهیزات کنترلی مانند فلومتر یا دماسنج هستند، از جنس برنجی، استیل یا پلیمری ساخته می‌شوند، سایز اتصالات متناسب با لوله‌کشی داخلی ساختمان (معمولاً ½ یا ¾ اینچ)
کاربرد رایج: توزیع آب بین آشپزخانه، حمام، سرویس بهداشتی، روشویی، ماشین لباس‌شویی و…
نکته:
در سیستم‌های با مصرف بالا یا چندواحدی، استفاده از کلکتور آب مصرفی باعث تعادل فشار بین مصرف‌کننده‌ها می‌شود و افت فشار را کاهش می‌دهد.
کلکتور گرمایش از کف
این کلکتورها مخصوص سیستم‌های گرمایش از کف هستند که در آن، آب گرم از طریق لوله‌هایی که زیر کف خانه نصب شده‌اند، حرارت را به محیط منتقل می‌کند. این سیستم نیاز به کنترل دقیق جریان و دما در هر مدار گرمایشی دارد.
ویژگی‌ها: مجهز به فلومتر برای تنظیم دبی هر مدار، دارای شیر برگشت، شیر هواگیری و در برخی مدل‌ها دماسنج دیجیتال، اغلب از جنس برنجی با روکش کروم، یا استیل ضدزنگ مقاوم در برابر دمای بالا، طراحی شده برای فشار کاری حدود 6 بار و دمای کاری تا 90 درجه سانتی‌گراد
کاربرد رایج: گرمایش یکنواخت در ویلاها، خانه‌های دوبلکس، ساختمان‌های لوکس، سالن‌های ورزشی یا اداری
نکته:
هر حلقه از لوله گرمایش کف به یک انشعاب کلکتور متصل می‌شود. کنترل دقیق جریان باعث می‌شود که اتاق‌ها به‌طور یکنواخت گرم شوند و مصرف انرژی بهینه بماند.
کلکتور شوفاژ یا رادیاتور
این نوع کلکتورها برای توزیع آب گرم بین رادیاتورها در سیستم گرمایشی شوفاژ استفاده می‌شوند. عملکرد آن‌ها به نوع گرمایش از کف نزدیک است، ولی ساده‌ترند.
ویژگی‌ها: می‌توانند دارای شیر کنترل یا بدون شیر باشند، مناسب برای لوله‌کشی‌های پکیج دیواری یا موتورخانه، معمولاً در سایزهای کوچک‌تر نسبت به کلکتور گرمایش از کف عرضه می‌شوند
کاربرد رایج: توزیع آب گرم به چند رادیاتور در یک واحد مسکونی
کلکتور موتورخانه ای
در پروژه‌های بزرگ یا صنعتی، از کلکتورهای مخصوص موتورخانه استفاده می‌شود. کلکتور موتورخانه برای توزیع آب داغ یا بخار در چند مسیر طراحی شده‌اند و دارای قطرهای بالا و ساختار مقاوم‌تری هستند.
ویژگی‌ها: از جنس استیل ضخیم، برنج صنعتی یا فولاد ضد زنگ، دارای فلنچ، پیچ و مهره برای اتصال ایمن به سیستم اصلی، قابلیت نصب سنسورهای فشار و دما، تحمل فشار و دمای بالا
کاربرد رایج: در موتورخانه‌های بیمارستان‌ها، هتل‌ها، مجتمع‌های مسکونی بزرگ، صنایع غذایی و دارویی
کلکتور پنوماتیکی یا هیدرولیکی (در سیستم‌های صنعتی خاص)
در برخی صنایع و پروژه‌های خاص، کلکتورها برای توزیع سیالات غیرآبی مانند روغن، هوای فشرده یا سیالات شیمیایی مورد استفاده قرار می‌گیرند. این کلکتورها معمولاً طراحی سفارشی دارند.
ویژگی‌ها: طراحی بر اساس نوع سیال و دمای کاری، ممکن است دارای سیستم کنترل اتومات یا سنسور باشد، جنس بدنه مقاوم در برابر خوردگی یا فشار بالا
کاربرد رایج: کارخانجات صنعتی، سیستم‌های پنوماتیکی، خطوط انتقال سیالات فرآیندی
تفاوت کلکتور گرمایش از کف با کلکتور آب سرد و گرم
| ویژگی | کلکتور گرمایش از کف | کلکتور آب سرد و گرم |
| جنس رایج | برنجی یا استیل با مقاومت حرارتی بالا | برنجی، پلیمری یا استیل ضد زنگ |
| تعداد انشعاب‌ها | معمولاً بین ۲ تا ۱۲ انشعاب، متناسب با تعداد حلقه‌های کف‌خواب | بر اساس تعداد مصرف‌کننده (روشویی، حمام، آشپزخانه و…) |
| امکانات اضافی | شیر تنظیم دبی، شیر برگشت، فلومتر، شیر هواگیری، دماسنج | در مدل‌های ساده فقط ورودی/خروجی دارد، برخی دارای شیر جداکننده هستند |
| کنترل دمای جریان | دقیق و قابل تنظیم برای هر انشعاب | معمولاً فاقد کنترل دما، فقط توزیع‌کننده هستند |
| فشار کاری و دما | فشار تا 6 بار و دمای کاری بالا (مثلاً تا 90 درجه سانتی‌گراد) | فشار کاری معمولی (تا 6 بار) و دمای کمتر از 60 درجه سانتی‌گراد |
| نیاز به بالانس حرارتی | دارد، برای تنظیم یکسان گرمایش در تمام فضا | ندارد، چون دما در همه خروجی‌ها ثابت است |
| جایگاه نصب | در جعبه کلکتور داخل دیوار یا کف نزدیک منبع گرما | در مسیر لوله‌کشی اصلی آب مصرفی ساختمان |
چرا نباید از کلکتور آب گرم برای گرمایش از کف استفاده کرد؟
اگرچه در ظاهر برخی کلکتورها مشابه هستند، اما استفاده از کلکتور آب گرم ساده برای گرمایش از کف کاملاً اشتباه و غیراصولی است. دلایل آن:
- این کلکتورها فاقد سیستم کنترل جریان (فلومتر) و شیر برگشت هستند (فلومتر چیست؟)
- نمی‌توان دمای هر مدار را جداگانه تنظیم کرد
- احتمال گرم شدن بیش از حد یک فضا و سرد ماندن فضای دیگر وجود دارد
- سیستم قابلیت تراز حرارتی (thermal balancing) نخواهد داشت
کاربردهای هر نوع کلکتور را بشناسید
|
کاربرد ساختمانی |
نوع کلکتور مناسب |
| گرمایش از کف در ویلا یا آپارتمان | کلکتور با فلومتر، شیر برگشت، شیر هواگیر |
| لوله‌کشی آب سرد و گرم ساختمان | کلکتور ساده یا با شیر جداکننده |
| توزیع آبگرم مصرفی در موتورخانه | کلکتور استیل یا برنجی با فشار بالا |
نکاتی برای انتخاب و خرید کلکتور مناسب
- تعداد انشعاب‌ها را بر اساس نیاز انتخاب کنید
(مثلاً ۵ اتاق = کلکتور ۵ انشعاب برای گرمایش از کف) - به برند و کیفیت شیرآلات توجه کنید
کلکتورهای با فلومتر دقیق، عمر طولانی‌تری دارند. - جنس بدنه را با توجه به شرایط محیط انتخاب کنید
محیط مرطوب → استیل ضد زنگ / فشار بالا → برنجی - نصب باید توسط تکنسین حرفه‌ای انجام شود
تنظیمات اشتباه در کلکتور گرمایش از کف باعث سردی یا گرمای بیش از حد در فضا خواهد شد.
کلکتورها یکی از ارکان اصلی در سیستم‌های لوله‌کشی و گرمایشی نوین هستند. استفاده از کلکتور صحیح و متناسب با نوع کاربری، هم کارایی سیستم را بالا می‌برد و هم هزینه‌های نگهداری را کاهش می‌دهد. اگر برای گرمایش از کف به دنبال کنترل دقیق دما و توزیع یکنواخت گرما هستید، هرگز کلکتور آب گرم ساده را جایگزین کلکتور تخصصی گرمایش از کف نکنید.
سوالات متداول کاربران درباره کلکتور گرمایش از کف و کلکتور آب سرد و گرم
- آیا می‌توان از یک کلکتور برای هر دو سیستم گرمایش و آب مصرفی استفاده کرد؟ خیر. به‌دلیل تفاوت در طراحی، فشار کاری، و نیاز به کنترل دما، کلکتورهای آب مصرفی برای گرمایش از کف مناسب نیستند و برعکس. هر سیستم باید کلکتور مخصوص به خود داشته باشد.
- تفاوت فلومتر در کلکتور گرمایش از کف با شیر ساده چیست؟ فلومتر به شما اجازه می‌دهد دبی (حجم آب عبوری) هر مدار گرمایش از کف را به‌صورت دقیق تنظیم کنید، در حالی‌که شیر ساده فقط باز یا بسته بودن مسیر را کنترل می‌کند.
- آیا استفاده از کلکتور در آب مصرفی باعث افت فشار نمی‌شود؟ خیر، اگر کلکتور با سایز مناسب و لوله‌کشی اصولی انتخاب شود، فشار به‌درستی بین مصرف‌کننده‌ها توزیع می‌شود و حتی باعث تعادل بهتر می‌شود.
- عمر مفید یک کلکتور چقدر است؟ بسته به جنس (برنجی، استیل، پلیمری) و کیفیت ساخت، کلکتورهای باکیفیت بین ۱۰ تا ۲۰ سال عمر می‌کنند، به شرط نصب و نگهداری درست.
- آیا نصب کلکتور گرمایش از کف بعد از ساخت ساختمان امکان‌پذیر است؟ خیر، معمولاً سیستم گرمایش از کف و کلکتور آن باید در مرحله لوله‌کشی اولیه (قبل از کف‌سازی) نصب شود. نصب پس از ساخت بسیار پرهزینه و پیچیده خواهد بود.
- بهترین برندهای کلکتور برای گرمایش از کف کدامند؟ برندهای ایرانی مانند ایران رادیاتور، گرماکو و خارجی مانند Uponor (آلمان) و Giacomini (ایتالیا) از جمله برندهای با کیفیت و پرکاربرد هستند.
- نشتی از کلکتور بیشتر به چه دلایلی ایجاد می‌شود؟ دلایلی مانند: سفت یا شل بودن اتصالات، فرسودگی واشرها، استفاده از آچار نامناسب، کلکتور بی‌کیفیت یا نصب غیراصولی
- تفاوت قیمت کلکتور گرمایش از کف و کلکتور ساده چقدر است؟ کلکتورهای گرمایش از کف به‌دلیل وجود قطعات اضافه مثل فلومتر، شیر تنظیم، هواگیر و دماسنج، معمولاً ۳ تا ۵ برابر گران‌تر از کلکتورهای ساده هستند.
