تابلو برق بوستر پمپ برای تامین فشار آب مصرفی و در برخی مواقع برای تامین آب در هنگام آتش سوزی به کار می رود. نحوه کارکرد تابلو برق به طور کلی به این صورت است که سطح فشار آب با سنسورهای مربوط به تابلو برق بوستر پمپ منتقل شده و با توجه به مدارات طراحی شده، فرایند قطع و یا وصل شدن پمپ ها صورت می گیرد. در واقع کارکرد تابلو برق بوستر پمپ آتش نشانی ایجاد هماهنگی بین سیستم الکتریکی و مکانیکی است.
تابلو برق بوستر پمپ آتش نشانی و آبرسانی
تابلو برق آتش نشانی، تابلوهای کنترل موتور در بوستر پمپ آتش نشانی هستند. شاید راه اندازی پمپ های کوچک معمولی و یا الکتروموتور های تک فاز و حتی سه فاز، لزومی به نصب تابلو برق نداشته باشد (گرچه نصب آن بسیار بهتر است)، اما برای بوستر پمپ و بخصوص بوستر های آتش نشانی، حتما باید تابلو برق مناسب استفاده شود.
تابلو برق بوستر پمپ آبرسانی آتش نشانی برای تامین فشار آب مصرفی در زمان آتش سوزی مورد استفاده قرار می گیرد. طراحی تابلو برق در پمپ آتش نشانی در عملکرد بوستر پمپ آتش نشانی تاثیر زیادی دارد.
در بوستر پمپ تعدادی پمپ به حالت موازی به یکدیگر متصل هستند و دلیل این اتصال این است که پمپ با صرف کمترین انرژی بالاترین راندمان را تولید کند. برای هماهنگی سیستم الکتریکی و مکانیکی از تابلو برق پمپ آتش نشانی استفاده می شود.
از آنجاییکه در آپارتمان های مسکونی، در تمام ساعات شبانه روز نیاز به آب احساس می شود، بنابراین تابلو برق بوستر پمپ آبرسانی باید بر این اساس طراحی شود. حداکثر دبی مورد نیاز در مدار فرمان بوستر پمپ های آبرسانی نیز متناسب با حداکثر مصرف آب در اوج مصرف ساختمان در نظر گرفته می شود.
اجزای تابلو برق بوستر پمپ
تابلو برق بوستر را معمولا به چند نوع زیر دسته‌بندی می‌کنند:
- تابلوهای بوسترپمپ‌های دور متغیر
- تابلوهای بوستر پمپ دور ثابت
- تابلوهای اصلی موتورخانه
- تابلوهای پمپ‌های فاضلابی
- تابلوپمپ‌های سیستم‌های HVAC
- تابلوهای اتوماتیک موتور دیزل و پمپ
در هر یک از این مدل‌ها اجزا و مشخصات تابلو برق بوستر پمپ تا حدود زیادی یکسان است.

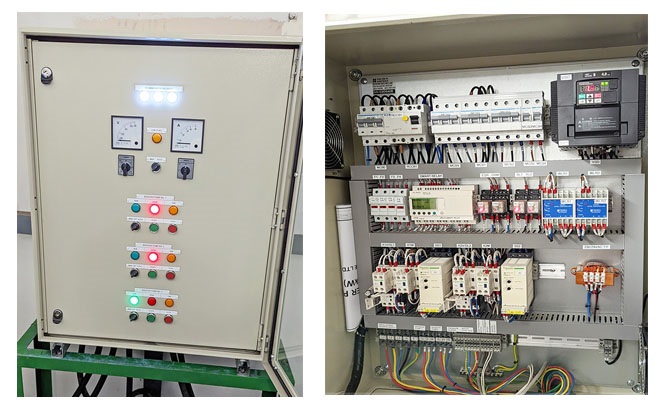

مهمترین اجزای تابلو برق بوستر عبارتند از:
- کنترلر
- کنترل فاز
- اینورتر
- فیوز اصلی
- فیوز فرعی
- کنتاکتور
- کلید مینیاتوری
- رله
- فریم
- کنترل سطح
قطعات اصلی تابلوی فرمان از قبیل کنتاکتور، بی متال، کلید حرارتی، کلید مینیاتوری،کلید اصلی اتوماتیک با مارک اشنایدر، فن از نوع بلبرینگی،ترمینال و ریل ها و بدنه با درجه حفاظت IP54، ضخامت ورق 1.5mm با رنگ الکترواستاتیک و سیستم های ایمنی و حفاظتی:
- سیستم ایمنی اعلام کمبود آب در منبع به وسیله هشدار روی صفحه HMI
- سیستم ایمنی اعلام و حفاظت از کارکردن دستگاه بدون آب
- سیستم ایمنی کنترل فاز برای جلوگیری از دو فاز شدن جریان و تغییرات ولتاژ و جریان
- سیستم ایمنی ارت در مواقع اتصال فاز به بدنه
اجزای یک تابلو برق بوستر پمپ که حتما باید در پنل برد نصب شوند، شامل کنترلر، اینورتر، کنترل فاز، کلید های مینیاتوری و دیگر کلید ها، نقشه تابلو سیم بندی اختصاصی، فیوز های اصلی و فرعی، رله ها، کنترل سطح و فریم است. البته یک قطعه بسیار مهم در تابلو برق بوستر پمپ؛ مدار فرمان است.
کاربرد تابلو برق بوستر پمپ
با استفاده از سیستم تابلوبرق بوستر پمپ، نظارت دقیقی بر عملکرد پمپ ها انجام می شود. در نتیجه تثبیت فشار آب مصرفی، افزایش راندمان و طول عمر پمپ ها و اتصالات را خواهیم داشت. همچنین جلوگیری از حادثه هایی مثل ترکیدگی لوله ها و سایر تجهیزات با اجرای این سیستم صورت می گیرد. حجم کوچک تابلو برق و تعمیر و نگهداری آسان هم از دیگر مزایای استفاده از کنترلر بوستر پمپ می باشد.
نقشه سیم کشی و سیم بندی، استفاده از تجهیزات مرغوب و با کیفیت، انتخاب و طراحی مدار مناسب برای تابلو برق، عملکرد بوستر پمپ را افزایش می دهد و افزایش عملکرد تابلو برق بوستر پمپ، استهلاک الکترونیکی و مکانیکی را کاهش می دهد.
قیمت تابلو برق بوستر پمپ آبرسانی
قیمت تابلو برق بوستر پمپ آبرسانی به فاکتورهای زیادی بستگی دارد. توان نامی یکی از این فاکتورهایی است که در تعیین قیمت موثر خواهد بود. هر اندازه مقدار توان برحسب کیلووات بیشتر باشد، به‌طبع آن قیمت هم بیشتر خواهد شد. جریان نامی تابلو هم با قیمت آن رابطه مستقیم دارد؛ یعنی هر چقدر جریان بیشتر باشد، قیمت افزایش پیدا می‌کند. همچنین اگر تابلو دارای کاور قابل تغییر باشد، مقدار قیمت آن بالاتر خواهد رفت.
انتخاب درست تجهیزات به کار رفته در تابلوبرق های بوستر پمپ و طراحی مدار فرمان بهینه موجب صرفه اقتصادی و حفاظت از تجهیزات برقی می‌شود و از آنجایی که تجهیزات به کار رفته در هر پروژه با دیگری متفاوت است و ابعاد و نوع تابلو ها بر اساس نیاز پروژه تعریف می‌شوند.
برای دریافت قیمت تابلوبرق بوستر پمپ و کسب اطلاعات بیشتر، کافی است با شرکت انرژی تهویه پردیس در تماس باشید.
