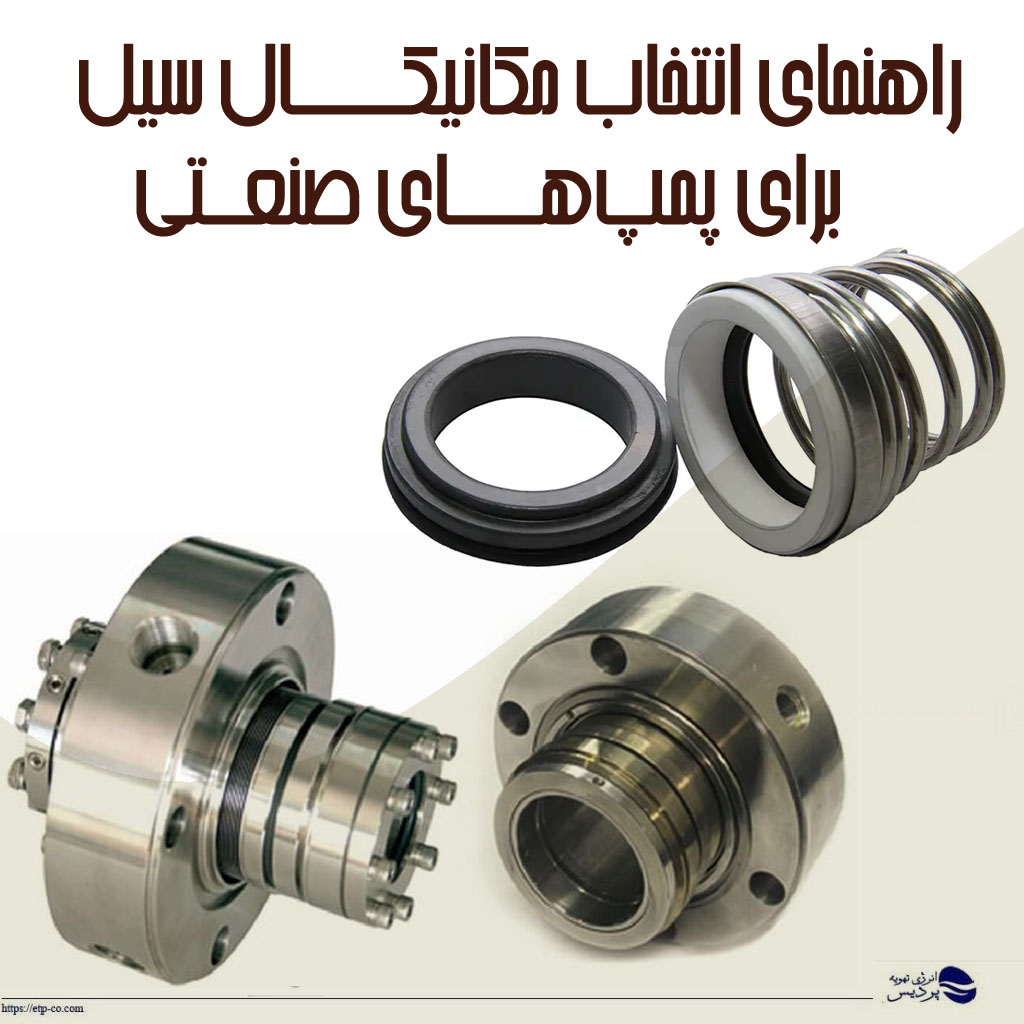

در دنیای تجهیزات دوار، پمپهای صنعتی نقشی حیاتی در انتقال سیالات ایفا میکنند. یکی از چالشهای اصلی مهندسان و مسئولان نگهداری و تعمیرات در این سیستمها، جلوگیری از نشت سیال از محل اتصال شفت به محفظه پمپ است. در اینجا «مکانیکال سیل» یا همان آببند مکانیکی وارد عمل میشود. انتخاب مکانیکال سیل مناسب، نه تنها مانع از هدررفت سیال میشود، بلکه هزینههای عملیاتی و زمان توقف ناخواسته دستگاه را به شدت کاهش میدهد.
با این حال، تنوع گسترده سیلهای مکانیکی در بازار و تفاوتهای فنی آنها، فرآیند انتخاب را پیچیده کرده است. برای دستیابی به بهرهوری حداکثری و جلوگیری از خرابیهای زودرس، درک دقیق فاکتورهای فنی و عملیاتی ضروری است. در این راهنمای جامع، به شما کمک میکنیم تا با بررسی دقیق شرایط کاری، بهترین تصمیم را در هنگام انتخاب مکانیکال سیل برای تجهیزات صنعتی خود اتخاذ کنید.
چرا انتخاب مکانیکال سیل مناسب برای سیستمهای پمپاژ حیاتی است؟
مکانیکال سیلها قلب تپنده بخش آببندی پمپ هستند. یک انتخاب اشتباه در این قطعه میتواند منجر به نشت سیالات خطرناک یا گرانقیمت شود که علاوه بر آسیبهای زیستمحیطی، خطرات ایمنی جبرانناپذیری برای پرسنل به همراه دارد. انتخاب سیل مکانیکی مناسب به معنای ایجاد یک تعادل دقیق بین فشار، دما و خاصیت شیمیایی سیال است.
سیلهای مکانیکی از دو سطح صیقلی (یکی ثابت و دیگری متحرک) تشکیل شدهاند که با ایجاد فشاری کنترلشده روی یکدیگر، مانع خروج مایع میشوند. اگر در انتخاب مکانیکال سیل دقت کافی صورت نگیرد، لایهای که قرار است بین این دو سطح فاصله بیندازد (Film lubrication) از بین رفته و منجر به سایش سریع، حرارت بیش از حد و در نهایت شکستن سیل میشود.
سیل مکانیکی پمپ آب چیست؟+کاربرد و انواع آن
عوامل کلیدی در انتخاب مکانیکال سیل که باید بدانید
برای رسیدن به بهترین عملکرد، پیش از خرید و نصب باید پارامترهای عملیاتی سیستم خود را به دقت مستند کنید. این پارامترها نقشه راه شما در فرآیند انتخاب هستند:
- فشار عملیاتی (Pressure): فشار سیستم تعیین میکند که سیل از نوع متعادل (Balanced) باشد یا نامتعادل. فشارهای بالا نیاز به سیلهای متعادل دارند تا از باز شدن سطوح آببندی جلوگیری شود.
- دمای کاری (Temperature): دما مستقیماً بر متریال سیل (مانند الاستومرها) اثر میگذارد. دماهای بسیار بالا میتواند باعث ذوب شدن یا خشک شدن قطعات لاستیکی (O-ring) شود.
- نوع سیال و خاصیت شیمیایی (Chemical Compatibility): آیا سیال خورنده است؟ آیا دارای ذرات جامد یا ساینده است؟ جنس قطعات باید با pH سیال سازگار باشد.
- سرعت دورانی (Speed): دور موتور پمپ بر اصطکاک و تولید حرارت در سطح سیل اثرگذار است.
چگونه انتخاب سیل مکانیکی را بر اساس نوع سیال انجام دهیم؟
یکی از بزرگترین اشتباهات هنگام انتخاب، عدم توجه به خاصیت شیمیایی و فیزیکی سیال است. برای مثال، در پمپاژ مواد غذایی، استانداردهای بهداشتی (مانند FDA) اهمیت بالایی دارند و متریال سیل باید فاقد سمی بودن باشد. اما در صنایع نفت و گاز، مقاومت در برابر حلالها و هیدروکربنها اولویت دارد.
- سیالات خورنده: استفاده از سیلهایی با سطوح آببندی سرامیکی یا کاربید سیلیکون (Silicon Carbide) به همراه اورینگهای ضد اسید (مانند وایتون یا تفلون) توصیه میشود.
- سیالات دارای ذرات معلق: ذرات جامد مانند دشمن شماره یک مکانیکال سیل عمل میکنند. در این شرایط باید از سیلهای «ضد گرفتگی» یا سیستمهای شستشوی خارجی (Flush Plan) استفاده کرد تا ذرات از سطح سیل دور شوند.
شاسی کشی ، سیل بندی و کوپلینگ کردن الکتروپمپ های افقی طبقاتی
آیا نوع ساختار سیل بر عملکرد آن تأثیر دارد؟
بله، ساختار و طراحی سیل مستقیماً با طول عمر آن رابطه دارد. در فرآیند انتخاب مکانیکال سیل، باید بین مدلهای «تکسیل» (Single Seal) و «دوبل سیل» (Double Seal) تصمیمگیری کنید.
- تکسیلها: برای سیالات غیرخطرناک و معمولی استفاده میشوند. طراحی سادهتر و قیمت پایینتری دارند.
- دوبل سیلها (سیستم پشتیبان): برای سیالات سمی، اشتعالزا یا بسیار گرانقیمت ضروری هستند. در این سیستم، بین دو مکانیکال سیل، یک مایع واسطه (Barrier Fluid) با فشار بالاتر قرار میگیرد تا در صورت نشت، از خروج سیال اصلی به محیط جلوگیری شود.
نکات طلایی برای افزایش عمر مکانیکال سیل پس از نصب
انتخاب صحیح تنها نیمی از مسیر است. نیمه دیگر به نگهداری صحیح بستگی دارد:
- جلوگیری از کارکرد خشک (Dry Running): هرگز پمپ را قبل از هواگیری و اطمینان از حضور سیال در محفظه روشن نکنید. کارکرد خشک در عرض چند ثانیه سیل را نابود میکند.
- کنترل ارتعاشات: ناهماهنگی در تراز بودن شفت (Misalignment) باعث لرزش و ضربه به سطوح سیل میشود.
- استفاده از سیستمهای Flush: اگر سیال شما رسوبزا است، حتماً از خطوط شستشو برای خنککاری و تمیزکاری سطوح آببندی استفاده کنید.
بررسی تفاوت متریالهای پرکاربرد (جدول راهنما)
هنگام انتخاب، با نامهای تجاری و متریالهای مختلف مواجه میشوید:
- کربن گرافیت: بهترین گزینه برای سطوح آببندی به دلیل خاصیت خودروانکاری.
- کاربید سیلیکون (SiC): فوقالعاده مقاوم در برابر سایش و ذرات جامد.
- کاربید تنگستن: مناسب برای فشارهای بسیار بالا و شوکهای مکانیکی.
جمعبندی
انتخاب مکانیکال سیل مناسب، ترکیبی از دانش فنی، شناخت سیال و ارزیابی شرایط عملیاتی است. هرگز صرفاً بر اساس قیمت پایین تصمیم نگیرید، چرا که هزینهی ناشی از خرابی یک مکانیکال سیل غیراستاندارد، بارها بیشتر از قیمت خرید آن خواهد بود. با مستندسازی دقیق دما، فشار، نوع سیال و استفاده از متریالهای مقاوم، میتوانید طول عمر تجهیزات خود را تضمین کنید. اگر در فرآیند انتخاب تردید دارید، همواره با سازندگان معتبر پمپ یا متخصصان سیلهای مکانیکی مشورت کنید تا از مدلهای متناسب با نیاز دقیق سیستم خود اطمینان حاصل نمایید.
سوالات متداول
- آیا میتوان از هر نوع سیل برای هر سیالی استفاده کرد؟
- خیر، عدم تطابق متریال سیل با نوع سیال (مثلاً استفاده از اورینگ نامناسب در محیطهای اسیدی) باعث خوردگی، نشت و خرابی سریع سیل میشود.
- چرا مکانیکال سیل من خیلی زود دچار نشتی میشود؟
- شایعترین دلایل شامل: کارکرد خشک، نصب نادرست، ارتعاش بیش از حد پمپ یا وجود ذرات ساینده در سیال است که باعث خراشیده شدن سطوح آببندی میشود.
- تفاوت اصلی سیل متعادل و نامتعادل چیست؟
- سیلهای متعادل (Balanced) برای تحمل فشارهای بالا طراحی شدهاند و فشار سیال را به گونهای توزیع میکنند که فشار وارده به سطوح آببندی کمتر شود و اصطکاک کاهش یابد.
- در زمان انتخاب مکانیکال سیل، منظور از سیستم Flush چیست؟
- سیستم فلاشینگ یک خط جریان مایع اضافی است که برای خنککاری، روانکاری یا تمیز کردن سطوح آببندی به ناحیه سیل تزریق میشود.
- آیا تعویض اورینگهای سیل مکانیکی کفایت میکند؟
- خیر، در اکثر موارد، سطوح آببندی (سیت و روتاری) دچار سایش میشوند و تعویض کامل مجموعه توصیه میشود تا از آببندی کامل اطمینان حاصل گردد.
