بوستر پمپ‌ها تجهیزاتی حیاتی برای افزایش فشار و جریان سیالات در سیستم‌های مختلف هستند. این پمپ‌ها به طور عمده در صنایع آبرسانی، سیستم‌های آبیاری و در صنایع مختلف استفاده میشوند. یکی از بخش‌های مهم در طراحی بوستر پمپ‌ها، نحوه قرارگیری و آرایش الکتروپمپ‌ها در سیستم است. در این مقاله، به بررسی انواع مختلف قرارگیری الکتروپمپ‌ها در بوستر پمپ‌ها پرداخته میشود و نکات مهمی در خصوص نحوه انتخاب این سیستم‌ها بیان میشود.
در این مقاله به انواع قرارگیری الکتروپمپ ها در بوستر پمپ خواهیم پرداخت ،زیرا همانطور که قبلا هم اشاره کردیم بوستر پمپ آب از اتصال چند پمپ به یکدیگر برای انتقال آب ایجاد می شود. در واقع میزان مصرف فضای کاربری و ظرفیت مورد نیاز، نحوه قرار گیری پمپ ها کنار هم را مشخص می کند.
انواع قرارگیری الکتروپمپ ها در بوستر پمپ
بصورت کلی دو روش نصب الکتروپمپ ها وجود دارد مدل موازی و مدل سری، که به منظور رسیدن به هد بیشتر در دبی ثابت، باید الکتروپمپ ها را بصورت سری نصب کرد و برای افزایش دبی پمپ ها را بصورت موازی نصب می کنند و همین آرایش (نحوه قرار گیری) در بوستر پمپ ها نیز رعایت میشود.
>> مطالعه بیشتر برای بوستر پمپ چیست؟
>> سفارش ساخت و خرید بوستر پمپ در انواع و برندهای مختلف
در بحث پمپاژ یا باید پمپ ها را بنا به استفاده ی کاربری، بصورت موازی نصب کرد که مکش آنها از یکجا می باشد یا بصورت سری میتوان نصب کرد. بعنوان یک قاعده ی کلی، پمپ ها را یا بصورت موازی و یا بصورت سری نصب می کنند که در ادامه بصورت کامل به آن می پردازیم.

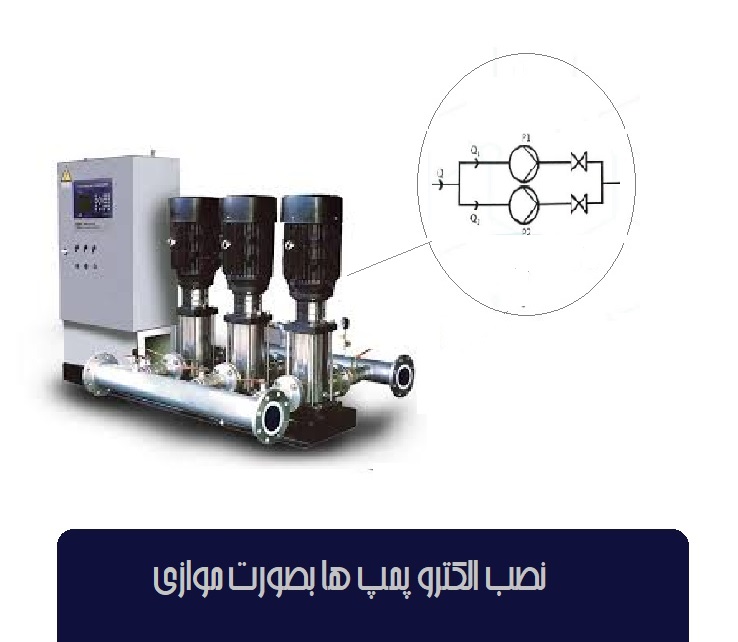

نصب الکتروپمپ ها بصورت موازی در قرارگیری الکتروپمپ ها در بوستر پمپ
در این روش دو یا چند پمپ به صورت مشابه یا غیر مشابه برای افزایش دبی به صورت موازی به یکدیگر متصل می گردند.
اگر پمپ ها را بصورت موازی نصب شوند، در اینصورت دبی پمپ ها جمع میشوند و هد یکسان است، پس به منظور افزایش دبی، پمپ ها باید بصورت موازی نصب گردند، زمانی که نیاز به تغییراتی در میزان آبدهی باشد از روش موازی میتوان استفاده کرد،
در روش قرارگیری الکتروپمپ ها در بوستر پمپ ، موازی کردن برای جلوگیری از سیرکوله آب و یا برگشت آب در جهت خلاف در مدار پمپی که خاموش است و یا هد کمتری دارد، می بایست روی هر یک از لوله های راانش متصل به پمپ یک شیر یک طرف وجود داشته باشد.
زمانی که چند پمپ به صورت موازی در یک مدار قرار می گیرند منحنی سیستم به دلیل وابستگی به شرایط و ویژگی سیستم از جمله هد استاتیکی و اصطحکاک، ثابت و بدون تغییر باقی می ماند. این در حالی است که منحنی مشخصه پمپ تغییر می نماید و در نتیجه نقطه عملکرد سیستم نیز با آن تغییر می نماید. (خرید پمپ)
مطالعه مقاله: سرویس بوستر پمپ: راهکاری برای نگهداری و افزایش عمر مفید

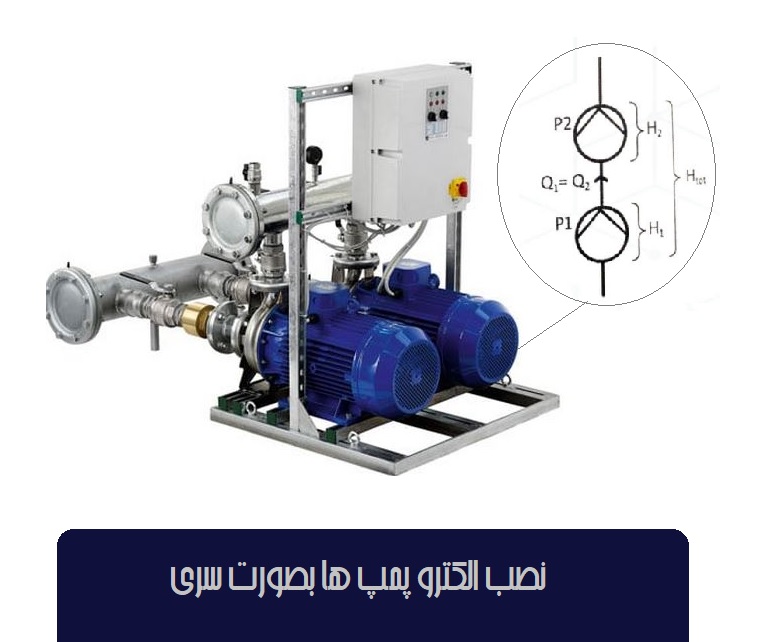

نصب الکترو پمپ ها بصورت سری در قرارگیری الکتروپمپ ها در بوستر پمپ
دلیل نصب بصورت سری این است که دبی یکسان بوده و هد ها جمع میشوند، پس به منظور افزایش هد، پمپ ها باید بصورت سری نصب شوند. هر زمانی که نیاز به تغییرات در میزان هد پمپ بوجود آمد از این روش استفاده می شود، یعنی پمپ ها را بصورت سری نصب نصب می کنند.
در این روش قرارگیری الکتروپمپ ها در بوستر پمپ ، اتصال سری پمپ ها به طور عمده مشکل کمبود هد را برطرف می کند. بعد از اتصال سری، دبی پمپ بدون تغییر است و هد مجموع دو پمپ است.
در استفاده واقعی، به منظور جلوگیری از مصرف آب کافی از پمپ پایین دست به پمپ بالادست، میزان جریان پمپ پایین دستی معمولاً تنظیم می شود تا از مصرف آب کافی از پمپ بالادست اطمینان حاصل شود.
قرارگیری ترکیبی (Mixed Arrangement)
این نوع ترکیب از هر دو آرایش سری و موازی است. به عبارت دیگر، پمپ‌ها هم به صورت موازی و هم به صورت سری در سیستم قرار می‌گیرند. این نوع آرایش زمانی استفاده میشود که نیاز به هر دو عامل فشار و دبی بالا وجود داشته باشد.
ویژگی‌ها:
- ترکیب مزایای هر دو آرایش سری و موازی.
- افزایش کارایی سیستم در شرایط خاص.
- نیاز به محاسبات دقیق‌تر برای تنظیم سیستم.
مطالعه مقاله: اهمیت آموزش و آگاهی فنی در بهره برداری بهینه از بوستر پمپ ها
تفاوت نصب سری و موازی الکتروپمپ ها
در ادامه قرارگیری الکتروپمپ ها در بوستر پمپ، در شرایطی که دبی زیاد باشد از چند پمپ آب موازی برای تامین دبی استفاده می شود. در سیستم آبرسانی جهت اصلاح سیستم و تامین کمبود هد ممکن است نیاز به نصب پمپ آب سانتریفوژ جدید به صورت سری یا پمپ آب قبلی باشیم.
در سیستم با ارتفاع زیاد (انتقال آب به ارتفاعات بالا) مناسب است پمپاژ در چند مرحله به صورت سری صورت میگیرد تا هم هزینه اضافی مربوط به نصب لوله قوی تر کاهش یابد و هم تاثیرات ضربت قوچ کاهش پیدا کند. در پمپ آب سری در هر دبی، هد تولیدی دو پمپ آب با یکدیگر جمع شده و در پمپ آب موازی در هر هد خاص دبی دو پمپ آب با یکدیگر جمع می شود.
نوع قرارگیری الکتروپمپ در بوستر پمپ به عوامل مختلفی مانند فضای موجود، نیاز به شرایط خاص برای عملکرد بهینه الکتروپمپ، ساختمان و نحوه نصب بوستر پمپ و … بستگی دارد و باید با توجه به شرایط موجود انتخاب شود.
جدول مقایسه انواع قرارگیری الکتروپمپ‌ها
انتخاب نوع قرارگیری الکتروپمپ‌ها در بوستر پمپ‌ها بستگی به نیاز دقیق سیستم دارد. درک مزایا و معایب هر نوع قرارگیری، به طراحان و مهندسان کمک می‌کند تا سیستم بهینه و کارآمدتری را طراحی و پیاده‌سازی کنند.
| نوع قرارگیری | ویژگی‌ها | کاربردها | مزایا | معایب |
| سری | افزایش فشار | پمپ‌های صنعتی با نیاز به فشار بالا | افزایش فشار سیستم | مصرف بالای انرژی، نیاز به پمپ‌های قوی |
| موازی | افزایش دبی | سیستم‌های آبیاری، پمپ‌های با ظرفیت بالا | کاهش فشار مصرف انرژی کمتر | محدودیت در افزایش فشار سیستم |
| ترکیبی | ترکیب فشار و دبی | سیستم‌های پیچیده با نیاز به فشار و دبی بالا | افزایش کارایی، هماهنگی بین فشار و دبی | نیاز به محاسبات دقیق، پیچیدگی سیستم |
سوالات متداول
- چه زمانی باید از قرارگیری سری استفاده کرد؟زمانی که نیاز به افزایش فشار سیال دارید، مثل در سیستم‌های آبرسانی با فشار بالا، میتوان از پمپ‌های سری استفاده کرد.
- آیا قرارگیری موازی باعث افزایش فشار میشود؟ خیر، قرارگیری موازی بیشتر به منظور افزایش دبی است و معمولاً برای مواقعی که نیاز به جریان بالاتر دارید، استفاده میشود.
- در سیستم‌های بزرگ صنعتی، آیا استفاده از سیستم ترکیبی مناسب است؟ بله، اگر سیستم به طور همزمان به افزایش فشار و دبی نیاز داشته باشد، استفاده از سیستم ترکیبی می‌تواند بسیار کارآمد باشد.
