در صنعتهای مختلف، اندازهگیری دقیق جریان سیالات نقش حیاتی دارد. فلومتر التراسونیک به دلیل دقت بالا، نصب غیرتهاجمی و انعطافپذیری، به یکی از محبوبترین ابزارهای اندازهگیری جریان تبدیل شده است. اما وقتی صحبت از انتخاب فلومتر التراسونیک میشود، دو گزینه اصلی پیش روی شماست: فلومتر التراسونیک پرتابل (Portable) و فلومتر التراسونیک ثابت (Fixed). در این مقاله به بررسی تفاوتهای این دو نوع، مزایا، معایب و کاربردهای هر کدام میپردازیم تا انتخاب صحیح برای پروژههای صنعتی و تجاری شما سادهتر شود.

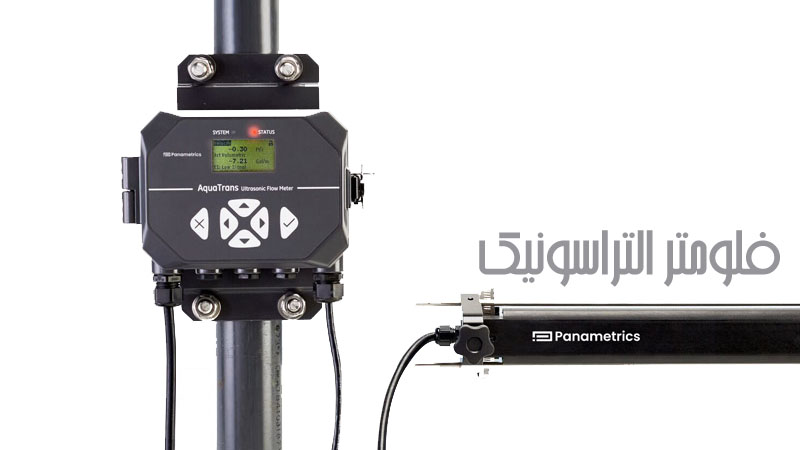

فلومتر التراسونیک چیست؟
فلومتر التراسونیک ابزاری است که با استفاده از موجهای صوتی با فرکانس بالا جریان سیال را اندازهگیری میکند. این ابزار برخلاف فلومترهای مکانیکی یا توربینی، نیازی به تماس مستقیم با سیال ندارد و بنابراین میتواند بدون ایجاد فشار اضافی یا افت انرژی، جریان را بهصورت دقیق اندازهگیری کند.
مزایای کلی فلومتر التراسونیک:
- دقت بالا حتی در جریانهای کم و متغیر
- عدم نیاز به قطع خط لوله برای نصب
- عدم تماس با سیال خورنده یا آلوده
- کالیبراسیون آسان و نگهداری کم
با این حال، بسته به نیاز شما، باید بین نسخه پرتابل و ثابت یکی را انتخاب کنید.
پیشنهاد مطالعه: فلومتر چیست + انواع و بهترین برندهای آن در بوسترپمپ ها
کاربردهای مهم فلومتر آلتراسونیک
- صنایع آب و فاضلاب
یکی از مهمترین حوزههای استفاده از فلومتر التراسونیک، شبکههای آبرسانی و تصفیهخانهها است. مزیت کلیدی آن عدم نیاز به برش لوله (در نوع Clamp-on) و مناسب برای لولههای بزرگ.
کاربردهای رایج:
- اندازهگیری دبی آب خام در ورودی تصفیهخانه
- پایش جریان آب شرب در خطوط انتقال
- اندازهگیری فاضلاب شهری و صنعتی
- کنترل تراز جریان در کانالهای روباز (Open Channel)
- صنایع نفت، گاز و پتروشیمی
در این صنایع، دقت و ایمنی اهمیت بسیار بالایی دارد. مزیت کلیدی آن بدون قطعه متحرک، مناسب برای سیالات خورنده، قابلیت کار در فشار و دمای بالا
کاربردهای دقیق:
- اندازهگیری جریان نفت خام در خطوط انتقال
- پایش دبی فرآوردههای نفتی
- اندازهگیری گازهای صنعتی (در مدل گاز التراسونیک)
- کنترل جریان در واحدهای پالایشگاهی
- اندازهگیری Custody Transfer (در مدلهای پیشرفته)
- سیستمهای HVAC و موتورخانه
فلومتر التراسونیک در تاسیسات مکانیکی ساختمان بسیار پرکاربرد است. مزیت کلیدی: نصب بدون توقف سیستم (Hot Tap یا Clamp-on)
موارد استفاده:
- اندازهگیری دبی آب سرد چیلر
- پایش جریان آب گرم بویلر
- بالانس هیدرولیکی سیستم
- مدیریت انرژی در ساختمانهای هوشمند
- محاسبه BTU Meter
- صنایع غذایی و دارویی
در این صنایع، بهداشت و عدم آلودگی بسیار مهم است. مزیت کلیدی آن بدون تماس مکانیکی، مناسب برای سیالات تمیز ، امکان استفاده از بدنه استنلس استیل
کاربردها:
- اندازهگیری جریان شیر
- پایش آب فرآیندی
- کنترل جریان شربت و نوشیدنی
- اندازهگیری سیالات بهداشتی (CIP/SIP)
- نیروگاهها
فلومترهای التراسونیک در پایش انرژی و سیالات خنککاری نقش مهمی دارند. مزیت آن دقت بالا در لولههای با قطر بزرگ
کاربردهای تخصصی:
- اندازهگیری آب خنککننده کندانسور
- پایش جریان آب بویلر
- اندازهگیری آب برج خنککن
- مانیتورینگ سیستمهای انرژی
- صنایع معدنی و فولاد
در محیطهای خشن صنعتی، فلومتر التراسونیک عملکرد قابل اعتمادی دارد. برای سیالات کثیف و دارای ذرات، مدل Doppler مناسبتر است.
موارد استفاده:
- اندازهگیری آب صنعتی
- پایش دوغابها (در مدل Doppler)
- کنترل سیستمهای خنککاری کوره
- اندازهگیری پساب صنعتی
- کاربردهای کشاورزی و آبیاری
در پروژههای آبیاری مدرن، کنترل دقیق مصرف آب حیاتی است.
کاربردها:
- اندازهگیری دبی خطوط آبیاری تحت فشار
- مدیریت مصرف آب مزارع
- پایش پمپهای آبیاری
- کنترل شبکههای انتقال آب کشاورزی
- کاربردهای خاص و پیشرفته
برخی کاربردهای تخصصیتر عبارتاند از:
- اندازهگیری جریان در لولههای بسیار بزرگ
- مانیتورینگ نشتی خطوط انتقال
- سیستمهای پایش هوشمند (SCADA)
- اندازهگیری دوطرفه جریان (Bi-directional)
- کاربردهای موقت و پرتابل (Portable Clamp-on)
نقش فلومتر در سیستم پمپ و بوستر پمپ
فلومتر دستگاهی است که دبی لحظهای و تجمعی سیال را اندازهگیری میکند و اطلاعات آن برای کنترل بهتر پمپ استفاده میشود.
مهمترین کاربردها در پمپ
- اندازهگیری دبی واقعی خروجی پمپ
- بررسی عملکرد و راندمان پمپ
- تشخیص کارکرد خارج از نقطه طراحی (BEP)
- مانیتورینگ مصرف آب یا سیال
- کنترل فرآیندهای صنعتی
- تشخیص نشتی در خطوط
در بوستر پمپ ها (بهخصوص بوستر دور متغیر)، فلومتر کاربرد بسیار مهمتری دارد. در بوسترهای پیشرفته، فلومتر به اینورتر یا PLC سیگنال میدهد.
یکی از مهمترین کاربردهای فلومتر در بوستر پمپ، جلوگیری از خشککار کردن پمپ است.
در بوستر پمپهای چند پمپه، فلومتر کمک میکند:
- تقسیم بار بین پمپها
- جلوگیری از کارکرد بیش از حد یک پمپ
- سوییچ بهینه پمپها (Lead/Lag)
فلومتر التراسونیک پرتابل (Portable)
فلومتر التراسونیک پرتابل یا قابل حمل، یک ابزار سبک و قابل جابهجایی است که معمولاً شامل یک واحد نمایشگر و سنسورهای جداشدنی میباشد. این دستگاه را میتوان روی انواع لولهها و خطوط سیال موقتی نصب کرد و بدون نیاز به تغییر دائمی در لولهکشی، جریان را اندازهگیری نمود.
مزایای فلومتر التراسونیک پرتابل:
- قابلیت حمل و استفاده در چند محل
این ویژگی پرتابل بودن، برای آزمایشهای دورهای یا پروژههای موقتی ایدهآل است. - هزینه اولیه کمتر نسبت به فلومتر ثابت
چون نصب دائمی و کابلکشی طولانی ندارد. - سرعت در نصب و اندازهگیری
امکان اندازهگیری جریان در چند دقیقه بدون نیاز به مهندس نصب تخصصی. - انعطافپذیری بالا
برای خطوط لوله با قطرهای مختلف، مواد متفاوت و حتی شرایط صنعتی سخت، قابل استفاده است.
معایب:
- نیاز به حضور اپراتور برای هر اندازهگیری
برخلاف فلومتر ثابت که دائماً جریان را ثبت میکند. - امکان خطای نصب
اگر سنسورها دقیقاً در موقعیت صحیح قرار نگیرند، دقت کاهش مییابد. - عدم ثبت مداوم دادهها
مناسب برای نمونهبرداری کوتاهمدت و بررسی دورهای است، نه برای پایش ۲۴ ساعته.
کاربردها:
- اندازهگیری موقتی جریان آب، نفت یا گاز در خطوط مختلف
- بررسی و کالیبراسیون فلومترهای ثابت دیگر
- پروژههای پیمانکاری یا آزمایشگاهی که نیاز به اندازهگیری سریع و چندباره دارند.
مطالعه بیشتر: چگونه فلومتر مناسب برای سیستم های آبیاری کشاورزی انتخاب کنیم؟
فلومتر التراسونیک ثابت (Fixed)
فلومتر التراسونیک ثابت بهصورت دائمی روی خط لوله نصب میشود و جریان سیال را بهطور مداوم اندازهگیری میکند. این نوع دستگاه شامل سنسورهای نصب شده دائمی، یک واحد پردازش و سیستم ثبت داده است و برای کنترل فرآیندهای صنعتی و تجاری مناسب است.
مزایای فلومتر التراسونیک ثابت:
- ثبت و پایش مداوم جریان
امکان مشاهده و تحلیل جریان لحظهای و تاریخی برای مدیریت سیستمها. - دقت بالا در طولانیمدت
چون نصب دائمی و تنظیمات حرفهای دارد. - اتصال به سیستمهای کنترل و اتوماسیون
میتواند دادهها را به PLC، SCADA یا سیستمهای مانیتورینگ ارسال کند. - عدم نیاز به اپراتور مداوم
جریان بدون دخالت انسان به صورت خودکار اندازهگیری میشود.
معایب
- هزینه نصب و خرید بالاتر
- عدم انعطاف برای تغییر محل اندازهگیری
- نیاز به تجهیزات جانبی برای ثبت داده و اتصال به سیستمها
کاربردها
- نیروگاهها و صنایع بزرگ که نیاز به پایش مداوم جریان دارند
- خطوط تولید آب، نفت، گاز و مواد شیمیایی
- سیستمهای اندازهگیری جریان در ساختمانهای هوشمند یا مراکز تجاری

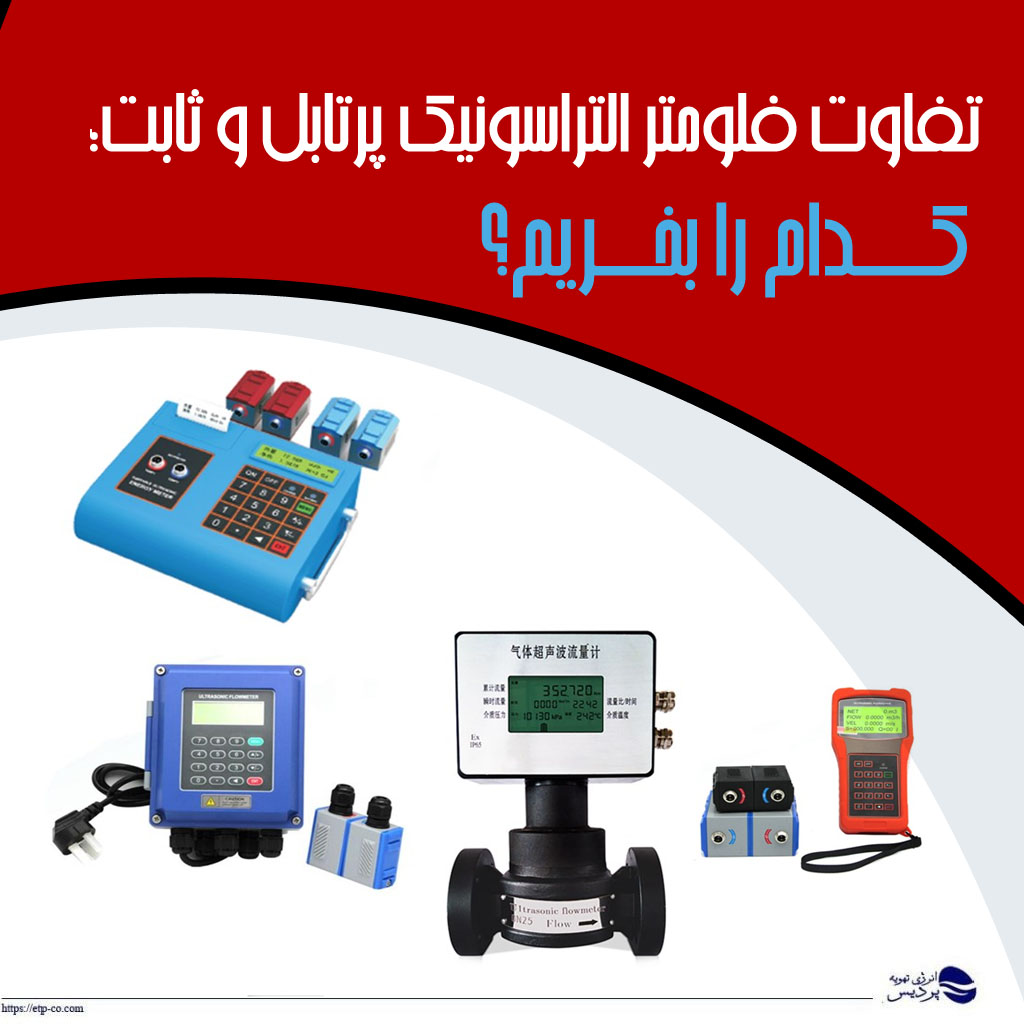

تفاوتهای کلیدی بین فلومتر پرتابل و ثابت
|
ویژگی |
فلومتر التراسونیک پرتابل |
فلومتر التراسونیک ثابت |
| نصب | موقتی، قابل جابهجایی | دائمی، ثابت روی لوله |
| ثبت داده | نمونهبرداری کوتاهمدت | پایش و ثبت مداوم |
| دقت اندازهگیری | بالا، ولی وابسته به دقت نصب | بسیار بالا و پایدار |
| هزینه اولیه | کمتر | بالاتر |
| انعطافپذیری | بسیار بالا، مناسب خطوط مختلف | کم، مختص خط نصب شده |
| نیاز به اپراتور | حین اندازهگیری لازم است | نیاز به حضور اپراتور ندارد |
| کاربرد اصلی | پروژههای موقت، آزمایشگاه، کالیبراسیون | پایش صنعتی، خطوط تولید، اتوماسیون |
چه زمانی فلومتر پرتابل بخریم؟
- وقتی پروژه کوتاهمدت یا موقتی دارید
- برای کالیبراسیون سایر فلومترها
- وقتی نیاز به جابهجایی بین چند خط لوله دارید
- اگر بودجه محدود باشد و نیاز به نصب دائمی ندارید
چه زمانی فلومتر ثابت بخریم؟
- برای پایش مداوم و اتوماسیون صنعتی
- وقتی دقت طولانیمدت و ثبات داده اهمیت دارد
- برای خطوطی که دورههای اندازهگیری مکرر و طولانی دارند
- وقتی میخواهید دادهها به سیستم SCADA یا PLC منتقل شود
نکات مهم در انتخاب فلومتر التراسونیک
- قطر و جنس لوله: برخی فلومترها برای لولههای فلزی یا پلاستیکی متفاوت هستند.
- نوع سیال: آب، روغن، گاز، بخار یا سیالات خورنده.
- فشار و دما: مطابقت دستگاه با شرایط خط لوله.
- دقت مورد نیاز: برای کاربردهای صنعتی دقیق، ثابت ترجیح داده میشود.
- بودجه و هزینه نگهداری: فلومتر پرتابل هزینه اولیه کمتر ولی نیاز به اپراتور دارد.
- امکانات ارتباطی: امکان اتصال به سیستمهای کنترل یا ذخیرهسازی دادهها.
جمعبندی و توصیه نهایی
فلومتر التراسونیک پرتابل و ثابت هر کدام کاربردهای خاص خود را دارند:
- پرتابل: انعطافپذیر، سریع، اقتصادی و مناسب اندازهگیریهای موقت.
- ثابت: دقیق، پایدار، مناسب پایش طولانیمدت و خطوط صنعتی حساس.
انتخاب بین این دو به نیاز پروژه، میزان بودجه، دقت مورد انتظار و طول دوره پایش بستگی دارد. برای پروژههای کوچک و آزمایشگاهی، پرتابل بهترین گزینه است؛ اما در صنایع بزرگ و فرآیندهای حساس، فلومتر ثابت گزینه حرفهای و پایدار محسوب میشود.
قبل از خرید، مشخصات فنی هر فلومتر را با نیاز واقعی خط لوله و سیال مطابقت دهید، و در صورت امکان از نمایندگی معتبر و خدمات پس از فروش خرید کنید تا طول عمر و دقت دستگاه تضمین شود.
