شیر توپی (Ball Valve) یکی از رایج‌ترین و پرکاربردترین انواع شیرالات صنعتی است که در بسیاری از صنایع و کاربردهای مختلف به کار می‌رود. این شیرها به دلیل طراحی ساده و عملکرد سریع، انتخابی محبوب برای کنترل جریان سیالات در خطوط لوله هستند. در این مقاله، به بررسی جامع شیر توپی، کاربردها و انواع مختلف آن می‌پردازیم و مزایا و معایب هر یک را مقایسه خواهیم کرد تا بتوانید بهترین تصمیم را برای نیازهای خود بگیرید.

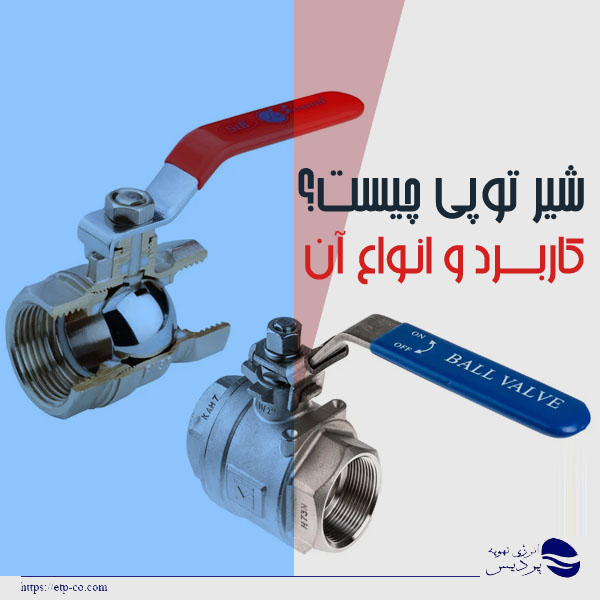

شیر توپی چیست؟
شیر توپی از انواع شیرالات صنعتی و یک نوع شیر کنترلی است که با استفاده از یک توپ سوراخ‌دار درون شیر، جریان سیال را کنترل می‌کند. هنگامی که سوراخ توپ با جریان سیال هم‌راستا باشد، شیر باز است و سیال می‌تواند از آن عبور کند؛ و زمانی که توپ چرخانده شده و سوراخ آن با جریان سیال عمود باشد، جریان مسدود می‌شود. این طراحی باعث می‌شود که شیر توپی عملکردی سریع و موثر داشته باشد.
کاربردهای شیر توپی
شیر توپی به دلیل سادگی و کارایی در بسیاری از صنایع مختلف استفاده می‌شود. برخی از رایج‌ترین کاربردهای شیر توپی عبارتند از:
- صنایع نفت و گاز: برای کنترل جریان گاز و نفت در خطوط انتقال.
- صنایع پتروشیمی: برای کنترل دقیق جریان مواد شیمیایی.
- شبکه‌های آبرسانی و فاضلاب: برای قطع و وصل جریان آب.
- صنایع دارویی: به دلیل سهولت در تمیزکاری، برای سیستم‌های بهداشتی و خطوط تولید دارو.
انرژی تهویه پردیس تامین کننده و وارد کننده شیرالات صنعتی KSB
مزایای استفاده از شیر توپی
شیر توپی نسبت به سایر انواع شیرها دارای مزایای متعددی است که آن را به گزینه‌ای محبوب در صنایع مختلف تبدیل کرده است.
- عملکرد سریع و آسان: با چرخش 90 درجه‌ای دسته، می‌توان جریان سیال را به سرعت قطع یا وصل کرد که این ویژگی در مواردی که نیاز به واکنش سریع است، بسیار مفید است.
- آب‌بندی قوی: به دلیل وجود سیت‌ها و واشرهای مقاوم، شیر توپی از نشتی سیال جلوگیری می‌کند و این موضوع باعث افزایش ایمنی سیستم‌ها می‌شود.
- طول عمر بالا: مواد با کیفیتی که در ساخت شیرهای توپی استفاده می‌شود، به افزایش طول عمر این شیرها کمک می‌کند. این شیرها معمولاً نیاز به نگهداری کمتری دارند.
- مقاومت در برابر فشار بالا: شیرهای توپی می‌توانند فشارهای بالا را تحمل کنند و در شرایط سخت صنعتی عملکرد مطلوبی داشته باشند.

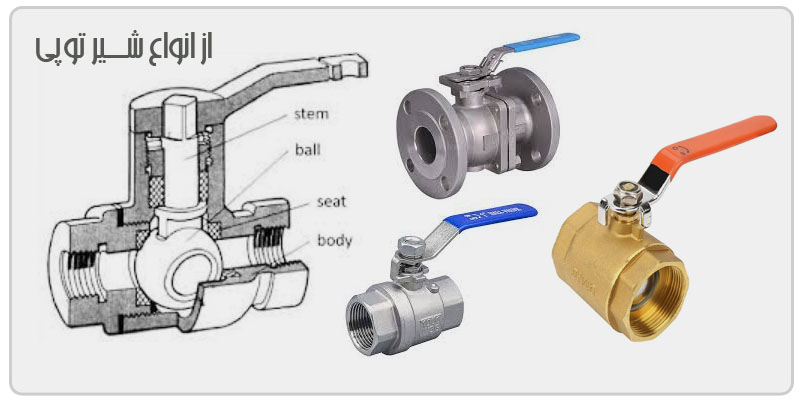

انواع شیر توپی و مقایسه آنها
شیرهای توپی بسته به طراحی و مواد ساخت، به انواع مختلفی تقسیم می‌شوند. در ادامه به بررسی انواع اصلی شیر توپی و مقایسه آنها می‌پردازیم:
شیر توپی فلوتینگ (Floating Ball Valve)
این نوع از شیرها دارای توپ شناوری هستند که با چرخش محور، جریان را کنترل می‌کند. این توپ به وسیله فشار سیال در محل خود ثابت می‌ماند و به طور مستقیم به صندلی شیر فشار می‌آورد.
شیر توپی ترونیون (Trunnion Ball Valve)
این نوع شیر توپی دارای توپی است که به وسیله دو محور یا “ترونیون” در محل خود ثابت شده است. این طراحی برای تحمل فشارهای بالا و جریان‌های بزرگ مناسب است.
مشاهده محصولات شیرالات صنعتی آیواز
شیر توپی یک‌تکه و چندتکه (One-Piece and Multi-Piece Ball Valve)
شیرهای توپی یک‌تکه معمولاً به دلیل سادگی و قیمت مناسب در کاربردهای عمومی مورد استفاده قرار می‌گیرند. در مقابل، شیرهای چندتکه معمولاً دارای قابلیت تعویض قطعات و نگهداری بهتر هستند.
شیر توپی فولادی و پلاستیکی (Steel vs. Plastic Ball Valve)
شیرهای توپی فولادی معمولاً در کاربردهای صنعتی سنگین و فشارهای بالا استفاده می‌شوند، در حالی که شیرهای پلاستیکی برای کاربردهای سبک‌تر مانند سیستم‌های آب و مواد شیمیایی غیرخورنده مناسب هستند.
|
نوع شیر توپی |
مزایا |
معایب |
| شیر توپی فلوتینگ |
|
|
| شیر توپی ترونیون |
|
|
| شیر توپی یک تکه | مقرون به‌صرفه و ساده | محدودیت در تعویض قطعات |
| شیر توپی چند تکه | نگهداری آسان‌تر و دوام بیشتر | هزینه بالاتر و پیچیدگی بیشتر |
| شیر توپی فولادی | تحمل فشار و دمای بالا | نیاز به نگهداری بیشتر و حساسیت به خوردگی |
| شیر توپی پلاستیکی | سبک و مقاوم در برابر خوردگی | محدودیت در تحمل فشار و دما |

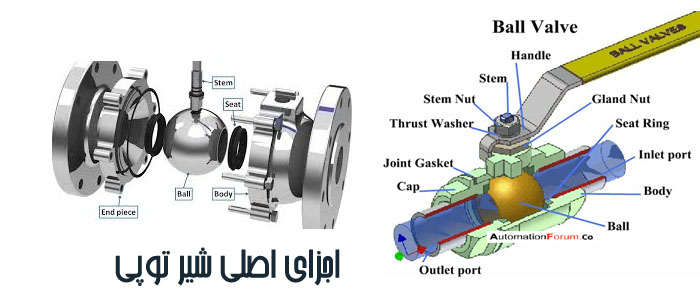

اجزای اصلی شیر توپی و کاربرد آنها
بدنه (Body) شیرتوپی
بدنه شیر توپی مهم‌ترین بخش این شیر است که همه اجزای دیگر را در خود جای می‌دهد. بدنه معمولاً از مواد مقاوم مانند استیل ضدزنگ یا برنج ساخته می‌شود تا در برابر فشار و شرایط محیطی سخت مقاومت کند.
بدنه شیر یکی از اجزای مهم شیر توپی است. این قسمتی است که تمام قسمت های دیگر را در خود جای می دهد. بدنه شیر نقش حیاتی در عملکرد شیر دارد. برای کنترل حرکت اجزای متحرک در یک سیستم خط لوله استفاده می شود. بدنه سوپاپ قسمت اصلی یک شیر است و می تواند از مواد مختلفی ساخته شود. بدنه شیر ریخته گری رایج است، در حالی که بدنه های آهنگری برای شیرهای فشار بالا استفاده می شود.
کاربرد: بدنه به عنوان پوشش اصلی عمل کرده و تمام اجزا را در کنار هم نگه می‌دارد و به محافظت از شیر در برابر آسیب‌های فیزیکی و خوردگی کمک می‌کند.
توپ (Ball) چرخشی
توپ قلب تپنده شیر توپی است که وظیفه کنترل جریان سیال را بر عهده دارد. این توپ دارای یک سوراخ مرکزی است که با چرخش توپ، مسیر جریان باز یا بسته می‌شود.
اجزای اصلی یک شیر توپی شامل یک توپ دوار، یک ساقه، یک نشیمنگاه و یک مکانیسم کنترل است. توپ از طریق یک شفت به مکانیسم کنترل متصل می شود. این توپ توخالی است و به منظور کنترل جریان در شیر می چرخد. این قسمت اصلی شیر توپی است.
کاربرد: با چرخش 90 درجه‌ای توپ، جریان سیال قطع یا وصل می‌شود. همچنین، برخی از شیرهای توپی می‌توانند جریان را تنظیم کنند، اما به طور کلی این شیرها بیشتر برای قطع و وصل کامل جریان استفاده می‌شوند.
سیت (Seat)
سیت‌ها یا نشیمنگاه‌ها قطعاتی هستند که در داخل شیر توپی قرار دارند و توپ را در محل خود نگه می‌دارند. این اجزا معمولاً از مواد نرم و مقاوم مانند تفلون ساخته می‌شوند تا علاوه بر آب‌بندی مناسب، از سایش توپ جلوگیری کنند.
کاربرد: سیت‌ها باعث می‌شوند که توپ در وضعیت بسته کاملاً جریان سیال را مسدود کند و از نشتی جلوگیری شود.
مشاهده محصولات شیرالات صنعتی دویار ترکیه
دسته (Handle or Lever)
دسته یا اهرم ابزاری است که برای چرخاندن توپ در شیر توپی استفاده می‌شود. این دسته معمولاً در قسمت بیرونی شیر قرار دارد و با چرخاندن آن به راحتی می‌توان جریان را باز یا بسته کرد.
کاربرد: دسته به کاربر این امکان را می‌دهد تا به راحتی و با دست چرخش توپ را کنترل کند و جریان سیال را به‌طور دقیق تنظیم نماید.
استم (Stem)
استم یا شفت رابط بین دسته و توپ است. این قطعه به توپ متصل است و با چرخاندن دسته، توپ را به حرکت درمی‌آورد.
کاربرد: استم انتقال‌دهنده نیروی چرخشی از دسته به توپ است و به توپ امکان می‌دهد تا به راحتی در داخل شیر بچرخد.
واشرها و آب‌بندی‌ها (Seals and Gaskets)
واشرها و آب‌بندی‌ها برای جلوگیری از نشت سیال در اطراف قسمت‌های متحرک شیر به کار می‌روند. این قطعات معمولاً از مواد مقاوم در برابر حرارت و فشار ساخته می‌شوند.
کاربرد: این قطعات به اطمینان از آب‌بندی کامل شیر کمک می‌کنند و از نشتی سیال در طول عملکرد شیر جلوگیری می‌کنند.

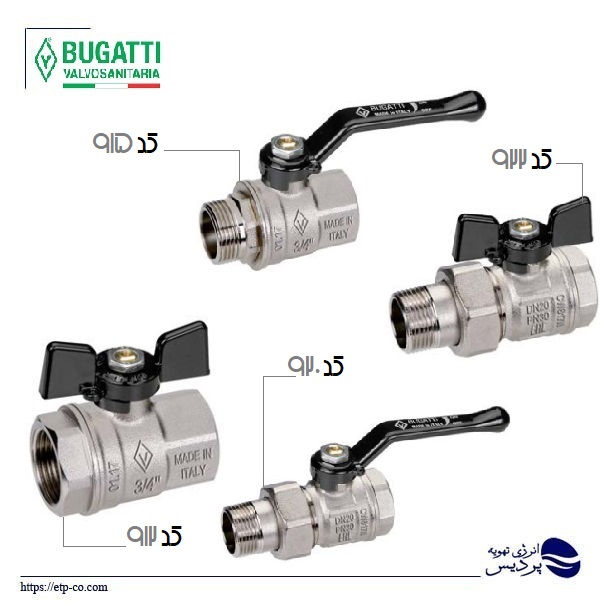

مشاهده محصولات شیرالات صنعتی بوگاتی BUGATTI
