در این مقاله انواع الکتروپمپ در بوستر پمپ آتش نشانی با توجه به نقش ها و وظایف مهمی که دارند، بررسی خواهند شد.
بوستر پمپ های ویژه آتش نشانی یکی از انواع بوستر پمپ های مورد استفاده در متجمع های مسکونی و اداری هستند که با بهره گیری از چند الکتروپمپ که به صورت موازی در کنار یکدیگر نصب شده اند، فشار و دبی مورد نیاز برای عملکرد تجهیزات اطفاء حریق را فراهم می کنند.
بوستر پمپ booster pump
امروزه جهت تامین آب مورد نیاز هر ساختمان مسکونی مرتفع، تجاری، اداری، بیمارستان و صنایع مختلف از بوستر پمپ استفاده میشود. به طور کلی می‌توان گفت booster pump مجموعه‌ای متشکل از یک یا چند پمپ است که در کنار هم و به شکل موازی قرار دارند. علاوه بر پمپ‌ها، به تابلوی فرمان، کنترلر، منبع تحت فشار و سایر تجهیزات، این سیستم آبرسانی مجهز است.
اجزای اصلی بوستر پمپ شامل الکتروپمپ ها، اتصالات و شیر آلات مربوطه، تابلوی کنترل و فرمان دور ثابت، تابلوی کنترل و فرمان دور متغیر می باشند.
جزئیات بیشتر در معرفی بوستر پمپ و انواع بوستر پمپ , بوستر پمپ آبرسانی در مدلها و برندهای مختلف در انرژی تهویه پردیس
بوستر پمپ آتشنشانی چیست؟

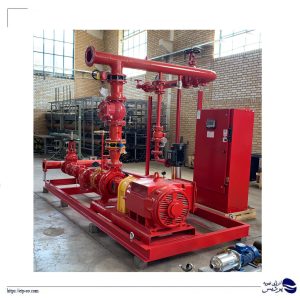

بوستر پمپ آتش نشانی يكي ديگر از انواع بوستر پمپ هايي كه در ساختمان ها و صنايع مورد استفاده قرار میگیرد و آن سامانه يكپارچه ای است متشکل از دو یا چند پمپ که به صورت موازی به یکدیگر متصل شده اند به طوری که توانایی ایجاد فشار و دبی مورد نیاز یک سیستم آتش نشانی با حداقل انرژی مصرفی و بالاترین راندمان را دارا باشند.
وظایف الکتروپمپ ها در بوستر پمپ آتش نشانی چیست؟
وظیفه یک بوستر پمپ تامین و ثابت نگهداشتن فشار لازم برای سیستم آبرسانی با توجه به الگوی متغیر مصرف می باشد. از این رو هنگامی که در شبکه مصرفی وجود ندارد فشار تغییر نمی کند و الکتروپمپ های بوستر پمپ خاموش می باشند.
مشاهده اطلاعات انواع بوستر پمپ آتش نشانی و خرید بوستر پمپ آتشنشانی
اما به محض اینکه مصرف شروع میشود و فشار در شبکه افت می کند، برای جبران این افت فشار اولین الکتروپمپ شروع به کار می کند و اگر این الکتروپمپ قادر به تامین فشار مورد نیاز سیستم نباشد الکتروپمپ های دیگر به ترتیب وارد مدار می شوند تا فشار را در محدوده معینی ثابت نگهدارند. از طرفی هنگامی که مصرف کم یا متوقف می شود الکتروپمپ ها نیز به ترتیب خاموش و از مدار خارج می شوند.
انواع الکتروپمپ مورد استفاده در بوستر پمپ
در یک بوستر پمپ آتشنشانی، الکتروپمپ ها با توجه به نقش خود به سه نوع تقسیم می شوند:
- الکتروپمپ اصلی یا پمپ اصلی (Main Pump)
- الكتروپمپ جاکی یا جاکی پمپ (Jockey Pump)
- الکتروپمپ رزرو یا پمپ رزرو(Standby Pump)
الکتروپمپ اصلی یا پمپ اصلی (Main Pump)
الكتروپمپ های اصلی وظیفه تامین فشار و دبی کل سیستم را بر عهده دارند و مجموع دبی آنها برابر با دبی مورد نیاز در فشار مورد نیاز سیستم است. هنگامی که دبی مورد نیاز یک سیستــم زیاد باشــد معمولا از الكتروپمپ های اصلی بزرگ استفاده میشود.
الكتروپمپ یا پمپ اصلی، پمپ یا پمپ هایی که وظیفه تامین هد و دبی کل سیستم آبرسانی یا آتش نشانی را برعهده دارند. برای ساخت بوستر پمپ (با توجه به نیاز) معمولا از پمپ‌های گریز از مرکز و یا WKL استفاده میشود.
الکتروپمپ اصلی یا پمپ اصلی (Main Pump) معمولاً به پمپی اطلاق میشود که وظیفه اصلی انتقال یا جابجایی سیالات را در یک سیستم ایفا می‌کند. این پمپ معمولاً در سیستم‌های آبرسانی، تأسیسات صنعتی، سیستم‌های گرمایشی و سرمایشی، آتشنشانی و موارد مشابه کاربرد دارد.
وظایف الکتروپمپ اصلی
- تأمین فشار و دبی لازم برای جریان سیال
- حفظ جریان یکنواخت در سیستم
- انتقال سیالات در مسافت‌های طولانی
- تأمین آب یا سیالات فرآیندی در صنایع
نکات مهم در انتخاب الکتروپمپ اصلی
- میزان دبی و فشار موردنیاز
- نوع سیال (آب، روغن، اسید و غیره)
- شرایط محیطی (دما، ارتفاع و فاصله)
- جنس بدنه و پروانه پمپ
- راندمان انرژی و مصرف برق
الكتروپمپ جاکی یا جاکی پمپ (Jockey Pump)
زمانهایی وجود دارد که دبی درخواستی کم می باشد و می توان این دبی را با یک الکتروپمپ کوچک تامین کرد و نیــازی به روشن شدن الکتروپمپ اصلی بزرگ نیست. به همین دلیل برای صرفه جویی در مصرف انرژی و همچنین کاهش استهلاک الکتروپمپ های اصلی بزرگ، الکتروپمپی با ظرفیت آب دهی کمتر از الکتروپمپ اصلی انتخاب می کنند تا برای مصارف کم فقط این الکتروپمپ روشن شود و نیاز سیستم را برآورده کند. نام این الکتروپمپ، جاکی پمپ یا پمپ پیشرو یا الكتروپمپ جاکی است.
به عبارتی دیگر، برای صرفه جویی در مصرف انرژی و همچنین کاهش استهلاک پمپ های بزرگ، پمپی با ظرفیت آبدهی کمتر از پمپ اصلی انتخاب می کنند تا برای مصارف کم، فقط این پمپ روشن شود و نیاز سیستم را برآورده کند. نام این پمپ، جوکی پمپ یا پمپ پیشرو است. در حالت هایی که نشتی در سیستم آبرسانی، آبریزش در پمپ ها و افت تدریجی فشار در سیستم وجود دارد، از پمپ جوکی برای تامین فشار استفاده می نمایند.

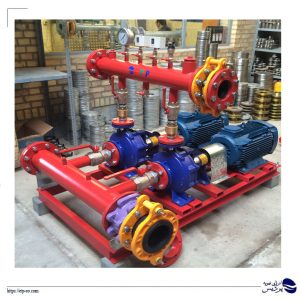

بوستر پمپ هاي دور ثابت با دو يا چند الکتروپمپ، به دو گروه با الكتروپمپ جاکی و بدون الكتروپمپ جاکی طبقه بندي مي گردند. نام دیگر الكتروپمپ جاکی، الكتروپمپ پیشرو است.
مشاهده و خرید انواع الکتروپمپ
تفاوت الکتروپمپ اصلی با جاکی پمپ
در برخی از سیستم‌ها، به‌ویژه در بوستر پمپ‌ها، از دو نوع پمپ استفاده میشود:
- الکتروپمپ اصلی: برای تأمین فشار و دبی بالا در زمان‌های اوج مصرف به کار می‌رود.
- جاکی پمپ: پمپی کوچک‌تر است که برای حفظ فشار ثابت در سیستم هنگام مصرف کم یا نشت جزئی سیال استفاده میشود.
الکتروپمپ رزرو یا پمپ رزرو (Standby Pump)
معمولا در مکانهایی مانند بیمارستانها و کارخانجات که آبرسانی امری ضروری است و یا در مواردی که از بوستر پمپ جهت مصارف آتش نشانی استفاده میشود و ایجاد وقفه در کار آن باعث ایجاد مشکلاتی می شود، یک الکتروپمپ اضافی را روی بوستر پمپ قرار می دهند تا در صورت خراب شدن یا توقف یکی از الکتروپمپ های اصلی این الکتروپمپ وارد مدار شود و وقفه ای در سیستم آبرسانی یا آتش نشانی ایجاد نگردد. این الکتروپمپ را الکتروپمپ رزرو یا ذخیره می نامند.
در بوستر پمپ هایی که بــرای آتش نشانی بکار می روند حتما باید یک الکتروپمپ رزرو یا موتورپمپ رزرو روی بوستر پمپ تعبیه گردد.
معمولا در ساختمان های عمومی، مهم و حساسی که تامین آبرسانی دائم و بی وقفه در آنها امری حیاتی و ضروری است و هرگونه وقفه در آن سبب بروز مشکلات عمده می شود، استفاده می شود؛ همانند هتل ها، بیمارستان ها، کارخانجات و …
پمپی را به عنوان پمپ رزرو در نظر می گیرند تا در صورت خراب شدن یا توقف یکی از این پمپ ها، این پمپ وارد مدار شود و وقفه ای در آبرسانی ایجاد نگردد. در بوستر پمپ هایی که برای آتش نشانی بکار می رود حتما باید یک پمپ به عنوان رزرو تعبیه گردد.
دلایل استفاده از پمپ رزرو
- افزایش قابلیت اطمینان سیستم و جلوگیری از اختلال در عملکرد
- تداوم جریان سیال در صورت خرابی یا قطع عملکرد پمپ اصلی
- تسهیل در تعمیر و نگهداری بدون نیاز به خاموش کردن سیستم
- مدیریت بار و افزایش طول عمر پمپ اصلی با استفاده متناوب
انواع پمپ‌های رزرو
- پمپ رزرو 100% (Full Redundancy): ظرفیت کامل مشابه پمپ اصلی دارد و به‌طور کامل جایگزین آن میشود.
- پمپ رزرو 50% (Partial Redundancy): بخشی از نیاز سیستم را تأمین می‌کند و معمولاً در کنار پمپ اصلی کار می‌کند.
- پمپ رزرو دوره‌ای: برای تقسیم بار کاری بین چند پمپ، با برنامه زمان‌بندی مشخص به کار گرفته میشود.
مشخصات پمپ آتش نشانی (Fire Pump)
پمپ آتش نشانی یک تجهیز حیاتی در سیستم‌های اطفاء حریق است که در زمان افت فشار یا فعال شدن سیستم اطفاء، وظیفه تأمین فشار و دبی لازم برای انتقال آب به شبکه لوله‌کشی آتش نشانی را بر عهده دارد.
انواع پمپ آتش نشانی
- پمپ سانتریفیوژ افقی (End Suction)
- پمپ سانتریفیوژ چند مرحله‌ای (Multistage Pump)
- پمپ عمودی خطی (Vertical Inline Pump)
- پمپ عمودی توربینی (Vertical Turbine Pump)
- پمپ دیزل (Diesel Engine Driven Pump)
- پمپ جوکی (Jockey Pump): پمپ کم ظرفیت برای حفظ فشار شبکه در حالت آماده‌باش
مشخصات فنی اصلی پمپ آتش نشانی
| مشخصه | توضیحات |
| ظرفیت آبدهی (Flow Rate) | معمولاً بین ۵۰ تا ۱۰۰۰ گالن بر دقیقه (GPM) یا بیشتر، بسته به نیاز پروژه |
| فشار کاری (Pressure Head) | معمولاً بین ۶ تا ۲۰ بار یا بیشتر، بسته به طراحی سیستم لوله کشی |
| نوع محرک | الکتروموتور (برق) یا موتور دیزل (اضطراری) |
| جنس بدنه | چدن داکتیل، استیل ضد زنگ یا برنز (در برابر خوردگی مقاوم) |
| نوع کوپلینگ | مستقیم (Direct Coupled) یا غیر مستقیم (Flexible Coupled) |
| نیروی محرکه اضطراری | موتور دیزل یا ژنراتور برق در صورت قطع برق |
| کنترل پنل | مجهز به کنترلر اتوماتیک، آلارم فشار، تایمر تست دوره‌ای |
| نوع استاندارد ساخت | مطابق NFPA 20 (استاندارد جهانی پمپ‌های آتش نشانی) |
| کاربردها | ساختمان‌های مسکونی، تجاری، صنعتی، نیروگاه‌ها، بیمارستانها، مراکز داده |
ویژگی‌های خاص پمپ آتش نشانی
- شروع سریع: در کمتر از چند ثانیه پس از اعلام خطر
- قابلیت کار در فشار پایین: بدون آسیب به سیستم
- مقاوم در برابر کارکرد خشک (در برخی مدلها)
- تحمل کارکرد طولانی بدون خاموش شدن
- آمادگی همیشگی برای راه‌اندازی اضطراری
استانداردهای مهم برای پمپ‌های آتش نشانی
- NFPA 20 (National Fire Protection Association)
- UL Listed (تاییدیه کیفیت آمریکا)
- FM Approved (مورد تایید موسسه بیمه آمریکا)
- EN 12845 (استاندارد اروپایی برای سیستم‌های آتش نشانی)
مشخصات یک نمونه پمپ آتش نشانی:
| پارامتر | مقدار نمونه |
| ظرفیت آبدهی | ۷۵۰ GPM (حدود ۱۷۰ متر مکعب بر ساعت) |
| ارتفاع هد (فشار خروجی) | ۱۰ بار (تقریباً ۱۰۰ متر) |
| توان موتور | ۵۵ کیلووات (حدود ۷۵ اسب بخار) |
| ولتاژ کاری | ۳۸۰ ولت سه فاز |
| جنس پروانه | برنز یا استیل ضدزنگ |
| جنس بدنه | چدن با پوشش ضدزنگ |
| نوع محرک | الکتروموتور و موتور دیزل پشتیبان |
| کنترل پنل | دارای هشدار خطا، سیستم تست هفتگی خودکار |
در سیستم‌های آتشنشانی، معمولاً سه پمپ در نظر گرفته میشود:
- پمپ اصلی (Electric Fire Pump)
- پمپ دیزل اضطراری (Diesel Fire Pump)
- پمپ جوکی (Jockey Pump)
این ترکیب باعث میشود سیستم همیشه آماده اطفاء حریق باشد، حتی در شرایط قطع برق یا خرابی تجهیزات.
مقایسه انواع الکتروپمپ‌های مورد استفاده در بوستر پمپ
| نوع الکتروپمپ | ساختار | کاربرد اصلی | مزایا | معایب |
| پمپ سانتریفیوژ افقی | دارای پروانه و محفظه حلزونی، نصب افقی | بوستر پمپ آبرسانی، تهویه مطبوع | راندمان بالا، تعمیر و نگهداری آسان، صدای کمتر | اشغال فضای بیشتر نسبت به پمپ‌های عمودی |
| پمپ سانتریفیوژ عمودی (طبقاتی) | چند پروانه روی یک شافت عمودی، نصب ایستاده | سیستم‌های فشار قوی، آتشنشانی، تأمین آب در ساختمان‌های مرتفع | فشار خروجی بالا، اشغال فضای کمتر، کارکرد مداوم | هزینه تعمیر بالاتر، حساسیت بیشتر به ذرات معلق |
| پمپ شناور | الکتروپمپ مستغرق در آب | بوستر پمپ چاه‌های عمیق، کشاورزی، انتقال آب | مناسب برای چاه‌های عمیق، راندمان مناسب در عمق زیاد | نیاز به تعمیرات دوره‌ای، هزینه اولیه بالاتر |
| پمپ خطی | موتور و پمپ روی یک محور، نصب در مسیر لوله | بوستر پمپ گرمایشی و تهویه مطبوع | نصب آسان، نیاز به فضای کم، صدای کم | فشار و دبی محدود، مناسب برای سیستم‌های کم‌فشار |
| پمپ جابه‌جایی مثبت (پیستونی یا دیافراگمی) | حرکت رفت و برگشتی پیستون یا دیافراگم | بوستر پمپ صنعتی، انتقال سیالات با ویسکوزیته بالا | فشار پایدار، امکان انتقال سیالات غلیظ | هزینه تعمیر بالا، نیاز به نگهداری مداوم |
نتیجه‌گیری: انتخاب نوع الکتروپمپ در بوستر پمپ به عواملی مانند فشار موردنیاز، دبی، نوع سیال، فضای نصب و هزینه تعمیر و نگهداری بستگی دارد.
