مانومتر پمپ آب یا فشارسنج یا گیج فشار که به آن گیج فشار پمپ آب هم می گویند، از لوازم و تجهیزات کاربردی پمپ آب می باشد را در غالب مقاله ای معرفی کرده ایم و کاربرد ها و طرز کار آن و نیز انواع مختلف آن را آورده ایم.

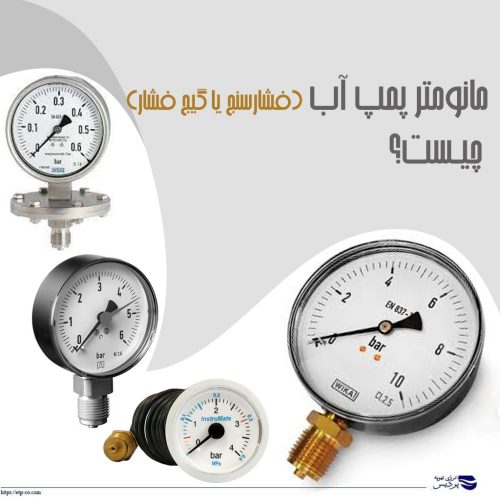

مانومتر پمپ آب چیست؟
مانومتر در واقع قطعه ای مکانیکی است که فشار آب یا هوا را براساس بار و PSI نشان می دهد. مانومتر ها در صنایع آبرسانی به دو صورت روغنی و خشک موجود هستند. که مانومتر های روغنی با دقت عمل بالاتری فشار آب داخل رایزر را نمایش می دهند.
از جمله تجهیزاتی است که عملکردی بر پایه قدرت و فشار سیالات دارد. چرا که میزان فشار این سیالات بر کنش و واکنش های رخ داده در داخل هر نوع سیستمی تاثیر گذار می باشد. بر این اساس برای کنترل هر چه بهتر سیستم ها کافی است به کنترل دقیق فشار سیالات جاری در آن ها با استفاده از گیج فشار سنج پمپ آب پرداخته شود.
خرید شیرالات صنعتی در برندهای معتبر
فشار سنج پمپ آب خانگی
فشارسنج پمپ آب خانگی یا همان مانومتر پمپ وسیلهای است که میزان فشار آب تولیدشده توسط پمپ را بهصورت عددی (معمولاً برحسب بار یا psi) نشان میدهد. این قطعه معمولاً روی کلکتور پمپ یا ست کنترل نصب میشود و به کاربر کمک میکند تا بداند:
- پمپ چه میزان فشار ایجاد میکند.
- آیا فشار کافی برای طبقات ساختمان وجود دارد یا خیر.
- در صورت وجود مشکل (مثل افت فشار یا بالا نرفتن عقربه)، سریعاً متوجه خرابی احتمالی در پمپ، پروانه، مخزن تحت فشار یا ست کنترل بشود.
به زبان ساده، فشارسنج مثل چشم پمپ آب خانگی عمل میکند و وضعیت فشار سیستم را به کاربر گزارش میدهد.

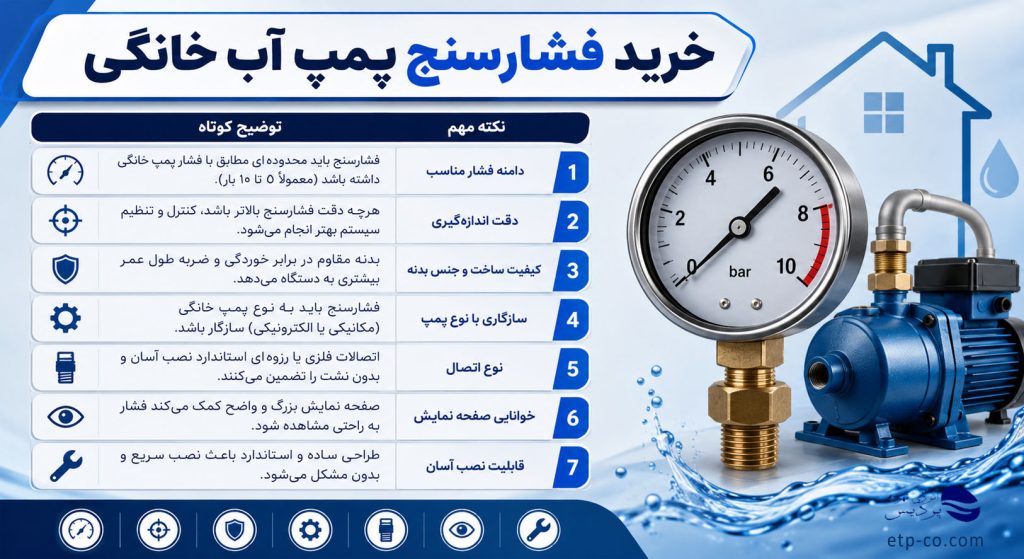

نکات مهم در خرید فشارسنج پمپ آب خانگی
|
نکته مهم |
توضیح کوتاه |
| دامنه فشار مناسب | فشارسنج باید محدودهای مطابق با فشار پمپ خانگی داشته باشد (معمولاً 0 تا 10 بار). |
| دقت اندازهگیری | هرچه دقت فشارسنج بالاتر باشد، کنترل و تنظیم سیستم بهتر انجام میشود. |
| کیفیت ساخت و جنس بدنه | بدنه مقاوم در برابر خوردگی و ضربه طول عمر بیشتری به دستگاه میدهد. |
| سازگاری با نوع پمپ | فشارسنج باید با نوع پمپ خانگی (مکانیکی یا الکترونیکی) سازگار باشد. |
| نوع اتصال | اتصالات فلزی یا رزوهای استاندارد نصب آسان و بدون نشت را تضمین میکنند. |
| خوانایی صفحه نمایش | صفحه نمایش بزرگ و واضح کمک میکند فشار به راحتی مشاهده شود. |
| قابلیت نصب آسان | طراحی ساده و استاندارد باعث نصب سریع و بدون مشکل میشود. |
نحوه عملکرد گیج پمپ آب یا مانومتر
معمولا در گیج فشار واحد اندازه گیری نرمال به صورت بار و میلی بار بیان می شود. صفحه نمایش گیج فشار با دو واحد اصلی سنجش فشار یعنی بار ( BAR) و یا پی اس آی ( PSI) درجه بندی می شود.
اساس کار مانومتر به گونه ای است که المنت اندازه گیر در اثر فشار تغییر حالت داد و این تغییر حالت به عقربه ای بر روی صفحه ی مندرج شده ، انتقال پیدا می کند و به سادگی قادر به اندازه گیری فشار تا گستره ی 1000 بارمی باشد.
این تجهیزات متشکل از یک حسگر یا سنسور و یک نشانگر یا همان عقربه هستند و عملکردی بر پایه فشار وارد شده به گیج پمپ آب دارند. به این صورت که حسگر ها با اعمال فشار به این گیج ها، تغییر حالت داشته و این فشار وارده را به عقربه منتقل می کنند. بنابراین مقدار دقیق فشار موجود در سیستم از طریق این عقربه روی صفحه نمایش گیج فشار پمپ آب نشان داده می شود.
مطالعه توضیحات برای بهترین پمپ آب خانگی
اجزای مانومتر پمپ آب
اجزای تشکیل دهنده انواع مانومتر پمپ آب فارغ از مدلی که دارند یکسان و شامل قطعات زیر می باشد:
- محل اتصال
- بخش آب بند
- دیافراگم
- صفحه نمایش
- عقربه
- بخش اظطراری سر ریز
- رینگ دور بدنه
- بدنه
کاربرد مانومتر
از کاربردهای مختلف انواع مانومتر می توان به موارد زیر اشاره کرد:
- انواع مخازن معمولی و دفن شده
- سیستم های آبرسانی مانند انواع پمپ ها و بوستر پمپ ها (بوستر پمپ های آبرسانی و آتشنشانی )
- خطوط لوله
- سیستم های هیدرولیکی و پنوماتیکی
- صنایع نفت، گاز و پتروشیمی
- پالایشگاه ها و نیروگاه ها
- آزمایشگاه ها
- صنایع خودرو سازی
- صنعت تولید لاستیک
- صنایع غذایی و دارویی
انرژی تهویه پردیس تامین کننده انواع پمپ و بوستر پمپ (بوستر پمپ آتشنشانی و آبرسانی)
مزایای مانومتر پمپ آب (فشارسنج یا گیج فشار)
از جمله مزایای آن:
- جلوگیری از به وجود آمدن نشتی
- کمک به عیب یابی در سیستم های مربوطه
- امکان نصب در مکان های مختلفی از مدار همچون نزدیک پورت فشار پمپ و یا بعد از شیر تبدیل
- افزایش ایمنی سیستم ها در هنگام نصب، راه اندازی و نگهداری از آن ها
- دارای تنوع مدلی و به تبع آن رنج های قیمتی مختلف
معایب مانومتر پمپ آب
از جمله معایب آن:
- یکسان بودن محدوده فشار گیج پمپ آب با فشار سیستم مورد استفاده
- عدم امکان عملکرد درست در صورت بالا تر بودن میزان فشار از حد تعیین شده
- لزوم نیاز به سرویس و بازدید های دوره ای
- ضرورت استفاده از لوازمی مانند اسنابر های پیستون و سیل های دیافراگم جهت بالا تر رفتن طول عمر آن ها
انواع مانومتر پمپ آب (فشارسنج یا گیج فشار)
پرشر گیج یا گیج فشار پمپ آب از نظر ساختار فیزیکی ، اندازه و نوع صفحه نمایشگر ، نوع اتصال ، دقت اندازه گیری و جنس بدنه و اتصال انواع گوناگونی دارند. گیج فشار پمپ از لحاظ عملکرد در انواع عقربه ای ، دیجیتال و گیج فشار پمپ خلا قابلیت کاربرد دارد.
1.مانومتر پمپ آب عقربه ای
- فشار سنج صفحه خشک
این نوع فشارسنج، رایج ترین نوع گیج فشار پمپ آب در پروژه های تاسیساتی و صنعتی است. فشار سنج صفحه خشک از نظر اقتصادی مقرون به صرفه تر از گیج های صفحه روغنی هستند. جنس بدنه این نوع گیج به طور معمول از استیل ، آلومینیوم و کروم ساخته می شود. درون صفحه گیج فشار خشک خالی است و عقربه به تحریک سنسور، میزان فشار سیال را نشان می دهد که میزان آن براساس نشانگر درجه بندی شده قابل مشاهده و خوانش است.
- فشارسنج صفحه روغنی
گیج فشار صفحه روغنی از نظر کارکرد و ساختمان دقیقا همانند گیج فشار صفحه خشک است که به منظور جذب ارتعاش و همچنین جلوگیری از رطوبت داخل صفحه نمایشگر آن از گلیسیرین یا سیلیکون پر شده است. جنس بدنه این نوع فشار سنج معمولا از کروم استیل ، پورت آنها از آلیاژ برنج و صفحه نمایش معمولا از شیشه و یا طلق ساخته می شود.
2. مانومتر پمپ آب دیجیتال
گیج فشار پمپ آب دیجیتال فشار آب ورودی را به سیگنال الکتریکی تبدیل نموده و سپس به صورت عددی در صفحه نمایش دیجیتال نمایش می دهد. در ساخت این نوع گیج معمولا از سنسورهای خازنی و یا سرامیکی استفاده می شود.
گیج فشار پمپ آب دیجیتال نسبت به انواع عقربه ای قیمت بالاتر و دقت اندازه گیری بیشتری دارد. گیج فشار پمپ آب دیجیتال در صنایع حساس کاربرد دارد و از نمونه تجهیزات مدرن ابزار دقیق به شمار می رود.
3. مانومتر پمپ آب (فشارسنج یا گیج فشار) خلا
گیج فشار خلا وسیلهای برای اندازه گیری فشار در خلا است. به عنوان مثال، در یک سیستم که در فشاری پایینتر از فشار اتمسفر کار می کند، این ابزار برای سنجش میزان فشار موجود مورد استفاده قرار می گیرد. گیج فشار پمپ خلا بسته به نوع سیستم خلاء و سطح خلاء مورد نیاز، وکیوم گیجهای مختلف، برای تعیین دقیق و یا کنترل سطح خلاء محفظه در هر لحظه مورد نیاز از زمان مورد نیاز میباشد.
ارتباط بین مانومتر و منبع انبساط پمپ:
- مانومتر تغییر فشار سیستم را نشان میدهد؛ اگر فشار به حد مشخصی برسد، نشاندهنده پر یا کم بودن عملکرد منبع انبساط است.
- وقتی منبع انبساط خراب یا فشار آن تنظیم نباشد، فشار در سیستم نوسان پیدا میکند و مانومتر این نوسان را نمایش میدهد.
- اپراتور با مشاهده مانومتر میتواند تصمیم بگیرد که منبع انبساط نیاز به تنظیم فشار یا تعویض دارد تا پمپ تحت فشار بیش از حد یا فشار پایین کار نکند.
در خرید گیج فشار پمپ آب به چه مواردی دقت کنیم؟
- جنس بدنه
- میزان دمای سیستم
- حداکثر فشار مورد نظر سیستم
- نوع سیال مورد استفاده
- نحوه اتصال
- نوع و اندازه صفحه
- دقت لازم برای اندازه گیری فشار
- میزان لرزش موجود در سیستم
نکات مهم در خرید مانومتر پمپ آب
نکات مهم در خرید مانومتر پمپ آب را در یک جدول ارائه میکنم:
|
نکته مهم |
توضیحات |
| نوع مانومتر | انتخاب بین مانومتر عقربهای یا دیجیتال با توجه به نیاز و بودجه |
| محدوده فشار | بررسی بازه فشار مانومتر و اطمینان از تطابق آن با فشار سیستم |
| جنس بدنه | ترجیحاً از جنس استیل ضد زنگ یا برنجی برای مقاومت در برابر خوردگی و زنگزدگی |
| قطر صفحه نمایش | انتخاب قطر مناسب صفحه (معمولاً 5 تا 10 سانتیمتر) برای خوانایی بهتر |
| دقت اندازهگیری | انتخاب مانومتر با دقت بالا، به خصوص برای سیستمهای حساس |
| نوع اتصال | بررسی نوع رزوه و سایز اتصال (معمولاً ¼ یا ½ اینچ) متناسب با سیستم |
| مقاومت در برابر شرایط محیطی | بررسی مقاومت در برابر رطوبت، گرد و غبار و مواد شیمیایی |
| قابلیت روغنگیری | مانومترهای روغنی برای کاهش ارتعاش و افزایش طول عمر مناسبترند |
| برند و کیفیت ساخت | انتخاب از برندهای معتبر برای اطمینان از دقت و دوام دستگاه |
| قیمت و گارانتی | مقایسه قیمت و بهرهمندی از گارانتی و خدمات پس از فروش |
با در نظر گرفتن این نکات، میتوانید مانومتر مناسبی برای پمپ آب خود انتخاب کنید
چنانچه قصد خرید گیج فشار پمپ آب و بررسی اطلاعات فنی انواع محصولات آن را دارید می توانید از طریق راه های ارتباطی با کارشناسان فنی گروه انرژی تهویه پردیس در تماس باشید.
سوالات متداول مانومتر پمپ آب
- چرا وجود مانومتر روی پمپ آب ضروری است؟
مانومتر به شما امکان میدهد فشار سیستم را در محدوده استاندارد نگه دارید. در صورت نبود آن، احتمال خرابی پرشر سوئیچ، ترکیدگی لولهها یا کاهش فشار آب وجود دارد. - مانومتر پمپ آب در چه واحدی فشار را نشان میدهد؟
اکثر مانومترها فشار را بر حسب بار (bar) یا کیلوپاسکال (kPa) نشان میدهند. در ایران معمولاً از واحد بار استفاده میشود (هر 1 بار ≈ 10 متر ارتفاع ستون آب). - بهترین محل نصب مانومتر کجاست؟
بهترین محل نصب مانومتر روی کلکتور خروجی پمپ یا بعد از پرشر سوئیچ است تا فشار واقعی آب در سیستم به درستی نمایش داده شود. - چه عواملی باعث خرابی مانومتر میشوند؟
ضربههای مکانیکی، نوسانات شدید فشار، ورود رسوبات یا هوا به داخل سیستم و کیفیت پایین دستگاه میتواند باعث از کار افتادن مانومتر شود. - چه زمانی باید مانومتر تعویض شود؟
اگر عقربه مانومتر گیر کند، فشار را نادرست نشان دهد یا به صفر برنگردد، باید تعویض شود. همچنین در صورت نشتی یا شکستگی شیشه محافظ، استفاده از آن توصیه نمیشود. - آیا مانومتر دیجیتال بهتر است یا عقربهای؟
مانومترهای دیجیتال دقت بالاتری دارند و قابلیت ثبت و انتقال داده را فراهم میکنند، اما قیمت بالاتری دارند. مانومترهای عقربهای ارزانتر، سادهتر و برای اغلب پمپهای خانگی و ساختمانی مناسب هستند. - چگونه مانومتر مناسب پمپ آب انتخاب کنیم؟
باید محدوده فشار مانومتر حداقل 1.5 برابر فشار کاری پمپ باشد. همچنین قطر صفحه و کیفیت بدنه در انتخاب آن مؤثر است.
