استاندارد UL-FM و NFPA 20 یک استاندارد جهانی محسوب می‌شوند. هدف از استاندارد UL تعیین دستورالعمل‌های لازم و ضروری به منظور تعیین میزان امنیت در کالاهای ایمن در ساختمان‌ها و مکان‌ها در هنگام بروز حوادث ناگهانی خواهد بود.وجود تاییدیه FM نشان دهنده آن است که محصول نسبت به محصولات مشابه از کیفیت خیلی بالاتری برخوردار است.
استاندارد NFPA20 در رابطه با پمپ های آتش نشانی می باشد. این استاندارد قوانینی جهت نصب و عملکرد پمپ ها، موتورهای محرکه، کنترلرها و اجزای کمکی آنها دارد.
مجموعه استانداردهاي FM-UL بعنوان استانداردهاي تکمیلی در اتحادیه اروپا و یا استاندارد NFPA 20 در آمریکاي شمالی، مورد استفاده قرار می گیرند. در برخی موارد و براي مکان هاي بسیار حساس مانند موزه ها، انبارهاي گمرك، انبارهاي تسلیحات و … برخی کارفرمایان استفاده از استانداردهاي FM/UL را براي بوسترپمپ هاي آتش نشانی الزامی می نمایند.
لازم به ذکر است که استانداردهاي FM/UL مربوط به قطعات و تجهیزات بکار رفته در بوسترپمپ شامل الکتروموتور، پمپ،تابلوهاي کنترل و فرمان، دیزل پمپ و مخازن سوخت دیزل پمپ و … می گردد .
گواهی UL چیست؟
UL مخفف Under Writers Laboratories می باشد که یک سازمان مستقل بین‌المللی صادرکننده مجوز مخصوص محصولات ایمنی است. شرکت آمریکایی UL دفتر مرکزی خود را در سال 1984 تأسیس نمود و از سال 1905 فعالیت خود را با صدور مجوز و تأییدیه ایمنی برای خاموش کننده‌های دستی آغاز کرد.
تاییدیه UL یکی از تست‌کننده‌های موردتأئید سازمان ایمنی و بهداشت حرفه‌ای آمریکا OSHA است که در زمره سازمانهای استاندارد قرار دارد. UL با ۱۲۰ مرکز خدمات بازرسی، در سال ۲۰۰۸ دارای ۶۸۰۸ نفر پرسنل بوده و در ۹۸ کشور جهان دارای اعتباری بین‌المللی است.
>> خرید بوستر پمپ مطابق با استانداردهای UL-FM و NFPA 20
دلایل اهمیت استاندارد UL
- با توجه به اینکه استاندارد UL یک استاندارد جهانی محسوب می‌شود، امروزه در 102 کشور جهان دارای بیش از 120 مرکز تست و بررسی بوده و مشتریان زیادی نیز دارد.
- لذا به منظور اطمینان خاطر از تولید محصولات با گواهینامه و مجوز UL، بازرسان این مراکز و شرکت‌ها در طول سال چندین بار به واحدهای تولید کننده این محصولات مراجعه نموده و امنیت این کالاها را مورد تست و بررسی قرار می‌دهند.
- بنابراین یکی از نشان‌های معتبر در سراسر جهان، نشان استاندارد UL است.شما با دانستن این نکته که چرا استاندارد UL برای محصولات ایمن مهم است می‌توانید در صورت مشاهده این تأییدیه بر روی محصول، مطمئن‌تر آن را انتخاب و خریداری نمایید.
- در واقع هدف از استاندارد UL تعیین دستورالعمل‌های لازم و ضروری به منظور تعیین میزان امنیت در کالاهای ایمن در ساختمان‌ها و مکان‌ها در هنگام بروز حوادث ناگهانی خواهد بود.
FM چیست؟
FM واحد فنی مستقل شرکت Factory Mutual Insurance است که تاییدیه عملکرد برای سیستم ها و تجهیزات با ریسک بالا صادر می کند.
در پمپ های آتش نشانی ، تاییدیه FM جزو الزامات و نیازمندی های NFPA می باشد. معمولا وجود تاییدیه FM نشان دهنده آن است که محصول نسبت به محصولات مشابه از کیفیت خیلی بالاتری برخوردار است.
استاندارد NFPA
انجمن ملی آتشنشانی امریکا American National Fire Protection Association می باشد. NFPA استانداردها و اسنادی را جهت ایمنی در مقابل آتش وضع و منتشر می کند. در مقایسه با سایر سازمانهای مشابه، NFPA و استانداردهایش ارجحیت دارند و تمام سازمانهای مشابه نیز به استانداردهای آن احترام می گذارند و به عنوان یک مرجع می شناسند.
اغلب سازندگان به دو دلیل زیر سعی می کنند از استانداردهای NFPA تبعیت نمایند:
استانداردNFPA قابل احترام ترین و سختگیرانه ترین استاندارد جهان می باشد.
از آنجا که همه سازندگان تجهیزات از این استاندارد تبعیت می کنند، در صورت ساخت تجهیزات مطابق با این استاندارد هیچگونه عدم انطباقی در کارکرد تجهیزات بوجود نمی آید.
مشاهده محصولات و خرید پمپ
استاندارد NFPA20 چیست ؟
NFPA20 استانداردی در رابطه با پمپ های آتش نشانی می باشد. این استاندارد قوانینی جهت نصب و عملکرد پمپ ها، موتورهای محرکه، کنترلرها و اجزای کمکی آنها دارد.
ساختار پمپ های آتشنشانی مطابق با استاندارد NFPA 20
الف) خصوصیات پمپ های آتشنشانی
به خاطر اهمیت ویژه پمپ آتش نشانی ، NFPA استاندارد هایی هم برای متریال و هم برای منحنی های عملکرد این پمپ وضع کرده است. یک پمپ آتش نشانی باید مطابق با استاندارد NFPA 20 باشد. به نظر می رسد خصوصیات و منحنی عملکرد پمپ های آتشنشانی متفاوت از نمونه های دیگر می باشد.
به عبارت دیگر پمپ های دیگر صنایع با توجه به ماکزیمم بازده و مسائل اقتصادی انتخاب می شوند اما در پمپ های آتش نشانی این موضوع از اهمیت اول برخوردار نیست. پمپ های آتشنشانی برای عملکرد مطمئن در تمام عمر طراحی می شوند. ماکزیمم ایمنی و معیارهای فشار خروجی کل از اهمیت بالایی در این پمپ ها برخوردار است.
اساس پمپ های آتش نشانی
برخی از اصول بنیادین عبارتند از :
- انتظار می رود که این پمپ ها فشاری معادل 120-140درصد نامی خود را (در شرایط نرخ جریان صفر) ایجاد کنند.
- نقطه نامی پمپ، فشار و جریان معادل 100 درصد فشار و جریان نامی را ایجاد می کند.
- بیشترین نرخ جریان مورد انتظار از یک پمپ آتش نشانی، نرخ جریانی معادل 150 درصد نرخ جریان نامی در فشاری معادل 65 درصد فشار نامی است. ویژگی های این سه نقطه، به تعریف منحنی مشخصه پمپ برای یک پمپ آتش نشانی خاص کمک می کنند.
اندازه مناسب یک پمپ آتشنشانی چقدر است؟
پاسخ های فراوانی برای این پرسش وجود دارد ولی بیشتر متخصصان معتقدند که یک پمپ آتش نشانی باید به اندازه ای بزرگ باشد که بتواند آب کافی (جریان و فشار) برای بیشترین جریان مورد انتظار از هر اسپرینکلر منفرد یا یک سیستم سیلابی همچنین یک مقدار اضافه ( شلنگ آتش نشانی ) برای نیازهای سیستم اطفاء حریق ، را تامین کند.
مثلا، اگر بیشترین تقاضای اسپرینکلر gpm 1000 در فشار psi 60 باشد و تقاضای مورد نیاز ( شیلنگ آتش نشانی ) 500 gpm باشد، آنگاه تامین دست کم gpm 1500 نرخ جریان در فشار psi 60 از مجموعه ای از پمپ آتش نشانی و آب عمومی یا مخزن اختصاصی انتظار می رود. اما در واقع درباره اندازه یک پمپ آتش نشانی یک پاسخ اساسی که برای همه موارد مناسب باشد، وجود ندارد.
بعضی از بیمه گذاران و مراجع دارای قدرت اجرایی ترجیح می دهند که نرخ تقاضای بیشترین جریان از نقطه کارکرد نامی پمپ (100 درصد جریان و فشار) تجاوز نکند، اما دیگران مقداری بین نقطه نامی و نقطه بیشینه جریان را می پذیرند که البته به ندرت نقطه بیشینه جریان پذیرفته می شود.
همچنین نصب یک پمپ اضافی در واحدهای خیلی بزرگ کار متدوالی است زیرا حتی اگر یکی از پمپ ها دچار مشکل شود یا برای تعمیر خارج از سرویس باشد، در زمینه تامین آب کافی مشکلی وجود نخواهد داشت. اگرچه پمپ آتش نشانی الکتریکی، مطمئن است ولی به شدت به در دسترس بودن منبع تغذیه الکتریکی قابل اعتماد وابسته است.
پمپ های آتش نشانی دیزل نیز قابل اطمینان هستند اما آنها نیز به منبع تغذیه خاص خودشان (سوخت دیزل) نیازمندند. روش متداول و مطمئن برای واحدهای بزرگ، استفاده همزمان از یک پمپ الکتریکی و یک پمپ دیزل آتش نشانی است.
>> خرید شیرالات صنعتی در انواع و مدلهای مختلف از شرکت انرژی تهویه پردیس
ب) انواع پمپ های آتش نشانی
پمپ های آتش نشانی مورد تایید استاندارد NFPA 20 چهار گونه هستند :
- پمپ های سانتریفیوژ تک طبقه افقی Sution Horizontal End Centrifugal Pump
- پمپ های عمودی خطی Pump Vertical In-Line
- پمپ های اسپلیت کیس یا همان پمپ های دو مکشه Horizontal Split-Case or Double Suction Centrifugal Pump
- پمپ های عمودی توربینی Vertical Turbine Pump
ج) متریال پمپ های آتش نشانی
- پوسته : با توجه به فشار کاری پمپ، پوسته پمپ ممکن است چدن خاکستری GG
- پمپ : GGG 40 ,25 چدن نشکن، برنز و یا استنلس استیل ریخته گری شده
- پروانه : بر طبق استاندارد NFPA 20 و UL 448-FM 1311، پروانه پمپ های آتش نشانی یا باید برنز باشد و یا استنلس استیل. پروانه چدنی هرگز نباید در پمپ های آتش نشانی استفاده گردند.
- محور : محور پمپ باید استنلس استیل باشد. بعلاوه استانداردهای 1311 FM و UL 448 قوانین واضحی جهت طراحی محور پمپ های آتش نشانی عنوان کرده اند.
- آببندی : نوار گرافیتی (نوع بدون آزبست)
- یاتاقان ها : بلبرینگ های روانکاری شده با گریس. بلبرینگ ها باید به حد کافی استحکام داشته باشند تا حداقل 5000 ساعت در ماکزیمم بار دوام آورند.
د) منحنی عملکرد پمپ های آتش نشانی
بر طبق استاندارد NFPA 20 منحنی مشخصه پمپ های آتش نشانی به صورت زیر تعریف می شود:
- هد شات اف. برای تمامی انوع پمپ، هد نقطه شات اف نباید از 140 درصد هد نقطه کاری تجاوز نماید.
- دبی و فشار نقطه کاری. منحنی مشخصه پمپ باید از محل تلاقی دبی و فشار نقطه کاری و یا بالاتر از این نقطه عبور نماید. به عبارت دیگر در پمپ های آتش نشانی تلرانس منفی برای پمپ مجاز نمی باشد.
- بار اضافی. منحنی عملکرد پمپ باید به گونه ای باشد که در دبی های بیش از 150 درصد نقطه کاری، هد پمپ بیش از 65 درصد افت نکند.
ه) سایر خصوصیات پمپ آتش نشانی
- تمام اندازه گیری ها و محاسبات باید برای آب تمیز با دمای 20 درجه سانتیگراد انجام شود.
- برای حالتی که دبی به 150 درصد نقطه کاری می رسد، توان مورد نیاز موتور می بایست مشخص شود و در صورت درخواست کارفرما توان نامی محرکه بر اساس این حالت انتخاب گردد.
- برای اطمینان از عملکرد پمپ ها در شرایط خواسته شده، سازنده می بایست هر پمپ را جداگانه با آب تست نماید و گواهینامه های تست را ارائه نماید. در گواهینامه تست می بایست منحنی عملکرد، توان جذبی موتور و منحنی بازده نشان داده شود.
- در مواقعی که پمپ می بایست مکش منفی انجام دهد نباید از پمپ های سانتریفیوژ استفاده نمود.
- هر پمپ می بایستی پلاک جداگانه ای داشته باشد. در پلاک پمپ می بایست فشار کاری، دبی نقطه کاری، سرعت چرخش و فاکتورهای عملکرد موتور ذکر گردد.
- هر پمپ می بایستی دارای فشار سنج در سمت رانش و مکش باشد.
- پوسته هر پمپ می بایستی دارای شیر فشار شکن باشد.
- کوپلینگ موتور پمپ و سایر اجزا دورانی پمپ می بایستی مجهز به محافظ (گارد) باشد.
جزئیات ساختار پمپ های آتشنشانی مطابق با استاندارد NFPA 20
1- موتورهای الکتریکی
- الکتروموتورها می بایست بر طبق استاندارد MG-1 NEMA باشند.
- تمام الکتروموتورها می بایست مناسب جهت کارکرد دائم باشند.
- موتورها نباید سرویس فاکتور کمتر از 1.15 داشته باشند.
- در مواقعی که امکان پاشش آب وجود داشته باشد، الکتروموتورها می بایست از نوع TEFC باشند.
- در مواقعی که عدم قطعیت در تامین برق وجود دارد، می بایست منبع قدرت یدکی تامین شود.
- وقتی ژنراتور برای تامین برق الکتروپمپ استفاده می شود، منبع انرژی می بایست الزامات استاندارد NFPA 110 را داشته باشد.
2- دیزل موتورها
- موتورهای دیزلی استفاده شده در پمپ های آتش نشانی ، می بایست قابل اطمینان، با کیفیت بالا و برای سیستم های آتش نشانی طراحی شده باشد.
- در حالتی که موتور دیزل انتخاب شده است، می بایست دمای محیط و ارتفاع از سطح دریا مورد توجه قرار گیرد.
- پمپ و دیزل موتور می بایست توسط کوپلینگ های انعطاف پذیر کوپله شوند.
- دیزل موتورها می بایست مجهز به گاورنر باشند و قابلیت تنظیم سرعت دیزل بین 10 درصد شات اف و ماکزیمم بار کاری پمپ را داشته باشد.
- دیزل موتور باید دارای دستگاه خاموش کننده افزایش سرعت Over speed shut-down device باشد که وقتی سرعت 20 درصد افزایش می یابد دیزل خاموش گردد.
- موتور می بایست مجهز به سرعت سنج Tachometer باشد.
- موتور می بایست دارای گیج فشار روغن باشد.
- موتور می بایست دارای نشانگر دما باشد.
- تمام نشانگرهای کنترلی موتور می بایستی به طور مناسبی به تابلو کنترل متصل گردند.
- هر دیزل موتور می بایستی مجهز به دو باتری ذخیره باشد.
- هر باتری می بایستی دو برابر ظرفیت برای نگه داشتن سرعت میل لنگ که توسط سازنده توصیه شده است، دارا باشد.
- هر باتری می بایستی دارای کنتاکتورهای دستی کنترلی باشند تا وارد مدار گردند.
3- تجهیزات جانبی
- شیرآلات مکش و رانش می بایستی از نوع دروازه ای Y&OS باشند.
- در مواقعی که بین قطر فلنج مکش و لوله مکش اختلاف سایز وجود دارد، یک تبدیل خارج از مرکز می بایست استفاده شود.
- در مواقعی که بین قطر فلنج رانش و لوله رانش اختلاف سایز وجود دارد، یک تبدیل مرکزی می بایست استفاده شود.
- پمپ های آتشنشانی می بایستی دارای، شیر فشار شکن پوسته Casing relief valve، شیر تخلیه هوا در خروجی (برای پمپ های دو مکشه اسپلیت کیس) و فشار سنج باشند.
4- پمپ های جاکی Jockey Pumps
- پمپ های جاکی برای ثابت نگه داشتن فشار در تمام زمان ها در سیستم آتشنشانی استفاده می شود.
- جاکی پمپ باید فشار خروجی کافی داشته باشد تا فشار مورد نظر سیستم محافظتی آتشنشانی تامین گردد.
- پمپ های جاکی همچنین از ایجاد ضربه قوچ وقتی پمپ اصلی وارد مدار می شود جلوگیری می کند.
5- سیستم کنترلی پمپ های آتشنشانی با محرکه الکتریکی
الف) خصوصیات سیستم کنترلی پمپ های آتشنشانی با محرکه الکتریکی
- پانل می بایستی به طور ویژه برای کارکرد پمپ های آتشنشانی با محرکه الکتریکی ساخته شوند.
- تمام سیستم کنترلی باید قبل از ارسال از کارخانه توسط سازنده، مونتاژ، سیم کشی و ست گردند.
- طراحی سیستم کنترلی می بایست بسیار قابل اطمینان باشد.
- مفهوم هر لامپ و یا دکمه و مانند آن رو پانل می بایستی به گونه ای نوشته شود که امکان پاک کردن و یا زا بین بردن آن نباشد.
ب)پوشش Enclosure
- پانل می بایستی به طور مطمئنی در برابر قطرات آب محافظت شود (حداقل مطابق توصیه های NEMA و IEC). وقتی که تجهیزات در محیط های بیرون و یا ویژه ای نصب می گردند، درجه حفاظت تابلو می بایستی مناسب باشد.
- پانل می بایستی کاملا روی زمین مستقر شود.
- پانل های نوع ایستاده stood On یا دیواری می بایستی مجهز به تمام تجهیزات لازم جهت نصب باشند.
- پانل می بایستی به طور مطمئنی قفل شود.
پ) راه اندازی و کنترل
- راه اندازی و کنترل می بایستی بصورت دستی یا اتوماتیک باشد.
- کنترلر اتوماتیک باید خود عمل کننده Self-acting برای راه اندازی و محافظت الکتروموتور باشد.
- وقت سویچ فشار استفاده می شود، باید سویچی استفاده شود که مستقل از تنظیمات بالا و پایین کالیبر در مدار کنترل باشد.
- برای تمام پمپ ها و همچنین پمپ جاکی، هر کنترلر باید سویچ فشار جداگانه مخصوص خودش را داشته باشد.
- برای حالت غیر اتوماتیک، سوئیچ عملکرد دستی روی کنترل پانل باید به گونه ای باشد که موتور به صورت دستی روشن شود و عملکرد سوئیچ دستی تاثیری بر سوئیچ فشاری نداشته باشد. سیستم باید به گونه ای باشد تا موقع خاموش کردن دستی، سیستم در حالت کار باقی بماند.
ت) تجهیزات سیگنال و آلارم
برای حالات زیر می بایست نشانگرها و آلارم های جداگانه ای وجود داشته باشد :
- از کار افتادن استارت اتوماتیک موتور
- خاموش شدن موتور به خاطر سرعت غیر مجاز speed Over
- خرابی باتری
- از کار افتادن شارژر باتری
- فشار بسیار پایین روغن در سیستم روانکاری
- دمای سیستم خنک کاری
ث) اتصالات و سیم کشی
اجزای سیم کشی کنترلر باید به صورتی باشد که برای کارکرد دائم مناسب باشد.

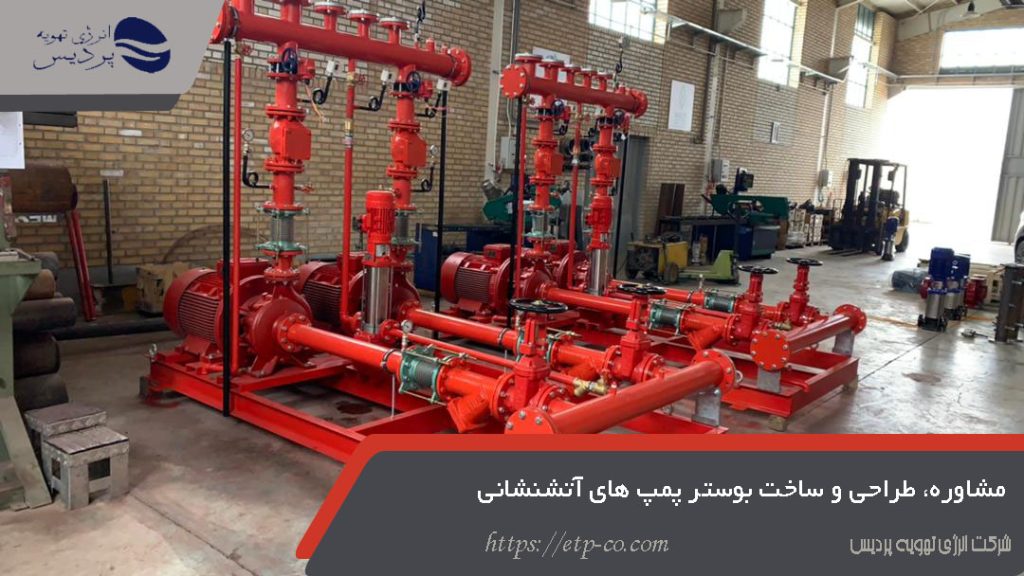

خرید بوستر پمپ آتشنشانی مطابق با استاندارد UL/FM و NFPA20
