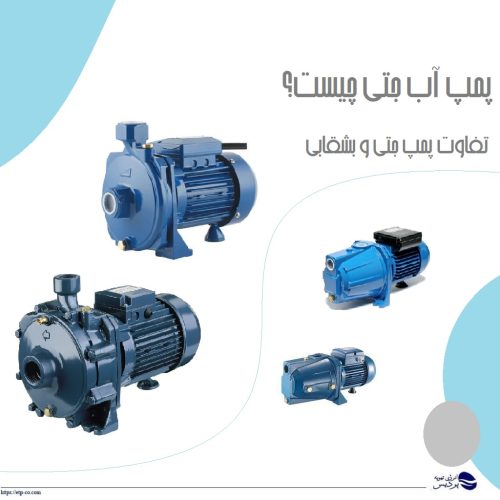

اصلی ترین انواع پمپ ها عبارتند از پمپ آب جتی و بشقابی. بنابراین به بررسی اینکه پمپ آب جتی چیست و تفاوت پمپ جتی و بشقابی پرداخته ایم. با توجه به اینکه هر کدام برای کار و هدف خاصی طراحی شده اند و می توانیم بر اساس کاربردی که داریم به این سوال پاسخ دهیم که پمپ جتی بهتر است یا بشقابی؟
پمپ آب جتی چیست؟
پمپ های جتی که از انواع پمپ های گریز از مرکز هستند و در دو نوع کم عمق و عمیق وجود دارد، علاوه بر مصارف گسترده خانگی، برای پمپاژ آب در مناطقی که چاه عمیق وجود دارد مناسب است.
ساختار پمپ جتی به این صورت است که با ایجاد خلاء در قسمت مکش، هوا را از بین می برد و در انتها هوا را دفع کرده و سیال را پمپاژ می نماید. این محصول جهت پمپاژ یا در واقع مکش سیال آب از اعماق استفاده می گردد.
این نوع از پمپ ها، به صورت خود مکش هستند و میتواند بدون لوله کشی خاص، آب را از عمق زیاد به بالا پمپاژ کند. در هنگام کمبود آب در چاه و ورود ناخواسته هوا به دهانه مکش، یک پمپ جتی میتواند به فعالیت خود ادامه داده و آسیب نبیند.
مطالعه مقاله پمپ آب ایرانی + معرفی بهترین برندها
اجزای پمپ آب جتی
اجزای پمپ آب جتی (Jet Pump) معمولاً شامل بخشهای مکانیکی و هیدرولیکی مختلفی است که با هم باعث ایجاد مکش، انتقال و افزایش فشار آب میشوند. مهمترین اجزای پمپ آب جتی عبارتند از:
- الکتروموتور
نیروی محرکه اصلی پمپ را تأمین میکند و باعث چرخش پروانه میشود. - بدنه پمپ (Casing)
پوسته فلزی یا چدنی که تمام اجزا درون آن قرار گرفته و جریان آب داخل آن هدایت میشود. - پروانه (Impeller)
قطعه چرخان داخل پمپ که با ایجاد انرژی گریز از مرکز، آب را مکش و به سمت خروجی هدایت میکند. - دفیوزر (Diffuser)
قطعهای که انرژی خروجی از پروانه را به فشار تبدیل میکند و بازده پمپ را افزایش میدهد. - اجکتور یا نازل (Ejector / Jet Assembly)
قلب پمپ جتی محسوب میشود؛ ترکیبی از نازل و ونچوری که با تبدیل سرعت به فشار، مکش قویتری ایجاد میکند. - ونچوری (Venturi Tube)
بخشی در پمپهای جتی با دو ورودی که باعث افزایش مکش آب از عمق میشود. - شفت یا محور موتور (Shaft)
اتصال بین موتور و پروانه که نیروی چرخشی را منتقل میکند. - سیل مکانیکی (Mechanical Seal)
برای جلوگیری از نشت آب در محل اتصال شفت با بدنه. - بلبرینگها
باعث حرکت روان شفت و کاهش اصطکاک میشوند. - درپوش مکش و خروجی
محل اتصال لوله ورودی و خروجی آب به پمپ. - پایه یا شاسی
محل قرارگیری مجموعه پمپ و موتور.
| دستهبندی قطعه | نام قطعه | توضیح کاربرد |
| قطعات داخلی (Internal Components) | پروانه (Impeller) | تولید جریان و فشار اولیه آب از طریق نیروی گریز از مرکز |
| دفیوزر (Diffuser) | تبدیل سرعت جریان آب به فشار و افزایش راندمان پمپ | |
| اجکتور (Jet Assembly) | ایجاد مکش قوی و تقویت فشار برای پمپهای جتی | |
| نازل | افزایش سرعت آب در مسیر اجکتور | |
| ونچوری (Venturi Tube) | تبدیل سرعت به فشار و افزایش مکش از عمق چاه | |
| شفت موتور (Pump Shaft) | انتقال نیروی چرخشی موتور به پروانه | |
| سیل مکانیکی | جلوگیری از نشت آب در بخش اتصال شفت | |
| بلبرینگها | کاهش اصطکاک و روانکار محور موتور | |
| قطعات خارجی (External Components) | الکتروموتور | منبع تأمین انرژی پمپ |
| بدنه پمپ | محفظه اصلی عبور آب و جایگیری قطعات داخلی | |
| پوسته موتور | نگهدارنده اجزای الکتروموتور | |
| درپوش مکش (Inlet Cover) | محل اتصال لوله ورودی آب | |
| درپوش خروجی (Outlet Cover) | محل اتصال لوله خروجی آب | |
| پایه یا شاسی | نگهدارنده و تثبیت بدنه پمپ | |
| سیلهای بیرونی | جلوگیری از نشت آب در اتصال بدنه | |
| کاور خنککن موتور | هدایت جریان هوا برای خنک شدن موتور |
پمپ آب بشقابی چیست؟
پمپ های نوع بشقابی در دو مدل پمپ جا به جایی مثبت و مدل پمپ گریز از مرکز وجود دارند. یک پمپ بشقابی از نوع گریز از مرکز برای سیالات با گرانروی پایین توصیه میشود. در یک پمپ بشقابی جابجایی مثبت با افزایش عمق، آب کمتری پمپاژ میشود و ظرفیت آبدهی کاهش محسوسی دارد.
این پمپ در صنعت و کشاورزی مورد استفاده قرار میگیرد . پمپ بشقابی دو مدل جابه جایی مثبت و سانتریفیوژی دارد .
- مدل سانتریفیوژ برای پمپاژ مایعات رقیق و روان مناسب اند و برای انتقال مواد جامد و مایعات با غلظت بالا مناسب نیستند زیرا باعث از بین رفتن پروانه شوند .
- مدل جابجایی مثبت با اندازه مایع و محبوس کردن آن و آزاد کردن آن حركات مایعات را ایجاد میکند. جابجایی مثبت دارای یک حفره انبساطی در بخش مکش و یک بخش کاهنده در سمت تخلیه استفاده میکنند .
مطالعه بهترین پمپ آب خانگی از لحاظ فاکتورهای مختلف
تفاوت پمپ جتی و بشقابی
در ادامه به بررسی تفاوت پمپ جتی و بشقابی از لحاظ مختلف و به تفصیل پرداخته ایم.
تفاوت پمپ جتی و بشقابی از لحاظ ساختار و طراحی پمپ
این دو نوع پمپ در طراحی دارای تفاوت های زیادی هستند.
- طراحی پمپ های بشقابی غیر پیچیده و ساده است و دارای یک قسمت متحرک و فعال به اسم پروانه است که به بدنه یا شافت متصل می شود و توسط موتور نیز هدایت می شود و عمل می کند. پروانه بیشتر از جنس های فولاد، چدن یا برنز تشکیل و ساخته شده است.
- طراحی پمپ آب جتی شباهت بسیار زیادی به پمپ سانتریفیوژ دارد و در کنار آن همچنین دارای یک یا تعدادی پره و پخش کننده می باشد. در کنار این ها نیز دارای یک جت اکسیژن و نازل و ونتوری نیز می باشد. برای کارکرد بهتر جت بهتر است که آن را با ونتوری میکس کنید و در ظاهر شاید پمپ جتی ساده به نظر بیایند اما بهتر است آنها را به دقت و به درستی نصب کنید تا فرایند پمپاژ آب را به درستی انجام دهند.
- طراحی ساختار پمپ های نوع بشقابی بسیار ساده است. پروانه به صورت مستقیم به محور اصلی متصل است و توسط موتور هدایت میشود. پروانه و پخش کننده دو قسمت اصلی پمپ بشقابی به حساب میآیند.
- پمپ بشقابی دارای طراحی ساده است و پیچیدگی های پمپ گریز از مرکز جتی را ندارد. پروانه پمپ بشقابی معمولا از جنس استیل ضد زنگ، برنز و چدن است. جریان سیال وارد پروانه میشود و سپس پمپاژ میشود. در مقابل آن پمپ جتی علاوه بر پروانه دارای یک پخش کننده است.
- در پمپ نوع جتی زمانی که آب وارد پمپ میشود سرعت آن افزایش مییابد که این سرعت برابر افزایش فشار سیال است
تفاوت پمپ جتی و بشقابی از لحاظ آبرسانی و آبدهی
- تفاوت پمپ آب جتی با بشقابی از این لحاظ در این است که پمپ آب جتی فشار بالاتر و آبدهی کمتری نسبت به پمپ بشقابی دارد. مثلا پمپ آب جتی را جهت پمپاژ آب یک ساختمان با 4 طبقه مسکونی پیشنهاد می دهیم و از آنجایی که پمپ آب بشقابی ارتفاع پمپاژ یا آبرسانی کمتری نسبت به پمپ آب جتی دارد، نهایتا برای یک ساختمان 3 طبقه مسکونی پیشنهاد می گردد.
- در ارتفاع بالاتر برای انتقال آب از پمپ جتی استفاده میشود. انتقال آب در پمپ آب بشقابی مقدار آبدهی آن بیشتر است. صدای پمپ آب جتی در برابر پمپ آب بشقابی بیشتر است داشتن اجکتور در پمپ آب جتی علت صدای زیاد ان است.
- اگر آب در منطقه های عمق پایین تر وجود داشته باشد از پمپ آب بشقابی نمیتوان استفاده کرد باید از آب جتی استفاده کرد. پمپ آب بشقابی به دلیل ساختار آن در عمق زیاد استفاده نمیشود زیرا ان کارایی لازم را نکه باید ندارند .
- در استفاده از پمپ آب بشقابی باید به متراژ ، تعداد طبقات، میزان مصرف آب و منبع آب و جنس بدنه در پمپ آب بشقابی توجه شود.
>> در صورت تمایل می توانید مقاله بررسی و مقایسه پمپ کف کش و لجن کش را مطالعه بفرمایید.
تفاوت پمپ جتی و بشقابی از لحاظ کاربرد اصلی هر یک
- پمپ های بشقابی معمولا برای پمپاژ کردن آب و مایعاتی استفاده می شوند که اغلب کاربرد صنعتی داشته اما در مواردی نیز برای کاربردهای کشاورزی و خانگی استفاده می شوند. در حقیقت پمپ های آب بشقابی تقریبا برای مایعات دارای ویسکوز استفاده می شوند.
- پمپ های آب جتی در مناطقی با چاه های آب عمیق و دارای آب و هوای گرم تر محبوب هستند. برای منابع آب کم عمق و چاه های عمیق که در آن پمپ های قوی تری مورد نیاز هستند، باید از پمپ آب جتی عمیق استفاده کرد.
تفاوت پمپ جتی و بشقابی از لحاظ عملکرد هر کدام
- عملکرد پمپ بشقابی: در نوع بشقابی آب به پروانه می رسد و سپس بوسیله نیرو وارده به خارج هدایت می شود. خروج آب از پروانه با شدت زیادی همراه است که در پایان باعث افزایش فشار آب در قسمت خروجی می شود. فشاری که به وارد می شود بسته به قطر پروانه، تعداد آنها و میزان باز شدگی آنان است. گنجایش آب ورودی به وسیله عرض خروجی پروانه مشخص می شود.
- عملکرد پمپ آب جتی: در این نوع پمپ با توجه به وجود جت سرعت آب بسیار زیاد می شود در حالی که دارای فشار خیلی خوبی نمی باشد. این موضوع شباهت بسیار زیادی به استفاده از آبپاش ها در چمنزارها و فضاهای سبز دارد. سرعت بالا در کنار فشار کم باعث بوجود آمدن مکش در کنار نازل می شود. آب از کناره نازل کشیده می شود و در کنار آن حمل می شود.
خرید بوستر پمپ آتش نشانی از انرژی تهویه پردیس
تفاوت پمپ جتی و بشقابی از لحاظ آلودگی صوتی
بصورت کلی این نکته نیز حائز اهمیت است که میزان صدای تولید شده توسط پمپ های بشقابی نسبت به جتی کمتر می باشد. علت این امر نیز این است که در پمپ های جتی به دلیل وجود جت آب با سرعت بالاتری به بیرون هدایت می شود و علت این صدای بیشتر نیز همین امر است.
پمپ آب بشقابی با قدرت یکسان نسبت به نوع جتی دارای صدای کمتری می باشد و به عبارتی دیگر صدای پمپ جتی از پمپ بشقابی، در زمانی که دو پمپ با قدرت مشابه را مقایسه نماییم، بیشتر است.
تفاوت پمپ جتی و بشقابی در تامین فشار
اگر به دنبال داشتن آب با فشار زیادتری هستید بهتر است از پمپ های مدل بشقابی دارای چند یا 2 پروانه استفاده کنید. همینطور می توان برای افزایش فشار از یک موتور دیگر نیز کمک گرفت.
در پمپ های آب جتی بهتر است برای رسیدن به فشار بیشتر در آب از انژکتور بیشتری استفاده کرد. در چنین فرایندی آب بوسیله انژکتور به مخزن می رسد و با رسیدن به قسمت مکش دچار افزایش فشار زیادی می شود.
تفاوت پمپ جتی و بشقابی از لحاظ قیمت
برای این دو نمی توان قیمت دقیق اعلام کرد. قیمت های آنها به نوع ساخت و متریال و نوع ساخت توسط شرکت های مختلف بستگی دارد. برای کسب اطلاعات بیشتر نیز می توانید با کارشناسان شرکت انرژی تهویه پردیس ارتباط برقرار کنید تا در صورت نیاز خرید خود را نهایی کنید.
اما شاید بتوان گفت که پمپ آب جتی و بشقابی در قیمت متفاوت هستند به این صورت که قیمت پمپ آب بشقابی مدل جتی کمتر است .
خرید پمپ در انواع و برندهای مختلف و خرید پمپ از نمایندگی رسمی
شباهت پمپ آب بشقابی و جتی
• افزایش فشار آب در مدار ساختمان ها عملکرد و کاربرد اصلی آن ها می باشد.
• نحوه ی نصب هر دو پمپ نیز مشابه است.
• همچنین از نظر حجم و اندازه یکی هستند.
پمپ جتی بهتر است یا بشقابی؟
با توجه به فاکتورهایی که بررسی کردیم یعنی تفاوت پمپ آب جتی و بشقابی ، در جاهایی که ارتفاع بیشتری برای آبدهی مورد نیاز است پمپ جتی عملکرد بهتری دارد و همچنین اگر صدای پمپ جتی برای شما مهم نباشد، می توانید به جای پمپ بشقابی استفاده نمایید، در نتیجه شما باید بسته به شرایط خود، میزان سرو صدا و ارتفاع آبدهی مورد نیاز را بررسی نمایید که برای شما پمپ جتی بهتر است یا بشقابی.
در صورت تمایل می توانید مقاله پمپ سیرکولاتور چیست و چه کاربردی دارد؟ را مطالعه بفرمایید.
جمعبندی نهایی تفاوت پمپ جتی با پمپ بشقابی
تفاوت پمپ جتی با پمپ بشقابی چیست ؟ شاید سوالی که در زمان اجرا موتورخانه ذهن همه ما را درگیر کرده باشد . تمامی این تفاوتها باید در زمان انتخاب پمپ لحاظ شود که طبق نیاز ساختمان هنگام اجرای موتورخانه بهترین انتخاب را داشته باشید.
با توجه به مساحت ارتفاع و طبقات ساختمان ممکن است که آب دچار افت فشار کم و یا شدید شود برای جبران مشکل کاهش فشار آب از انواع پمپ استفاده می شود. این قطعه انواع مختلفی داشته که آشنایی با تفاوت های آن امری ضروری می باشد .
پمپ های مختلفی وجود دارد که مدل جتی و بشقابی از بهترین و پرطرفدار ترین مدلها است. باید بدانید که مدل جتی با نام پمپ خودمکش میشود.
- یکی از اصلیترین تفاوتها در میان این دو پمپ هزینه تعمیرات و نگهداری است. هزینه تعمیر پمپ بشقابی از مدل جتی کمتر است و نگهداری آن آسان تر خواهد بود.
- همچنین انتقال مایعات از طریق مدل بشقابی راحتتر و بهتر است.
- پمپ های بشقابی دارای شدت زیاد آبرسانی هستند در حالی که پمپ های جتی مسئولیت آبرسانی از عمق را بر عهده دارند و برای این منظور تولید شده اند.
- در مدل بشقابی معمولا آبدهی در بازه صفر تا صد لیتر بر دقیقه و هد در بین شانزده تا سی متر متغییر است .
برای نشان دادن برتری هر کدام نسبت به دیگری هد و دبی باید بررسی شود اما بطور کلی هد پمپ جتی بیشتر و دبی آن کمتر است در صورتی که دبی در پمپ بشقابی بیشتر بوده و هد کمتری دارد. - از مزیت پمپ جتی قدرت مکش بالا ان است پمپ جتی یک اسب است یعنی هشت متر مکش دارد.
مطالعه مقاله مفید علت اتومات نکردن پمپ آب
سوالات پرکاربرد درباره پمپ جتی
- پمپ جتی برای چه کاربردهایی مناسب است؟برای مصارف خانگی، باغبانی و انتقال آب از چاههای کمعمق تا حدود 8 متر.
- تفاوت پمپ جتی با پمپ سانتریفیوژ چیست؟ پمپ جتی قابلیت مکش بالاتری دارد و برای چاههای کمعمق مناسبتر است، اما پمپ سانتریفیوژ دبی بالاتری ارائه میدهد.
- چرا پمپ جتی هوا میگیرد و کار نمیکند؟ معمولاً به دلیل عدم هواگیری مناسب اولیه یا نشتی در اتصالات ورودی.
- آیا میتوان پمپ جتی را بدون منبع تحت فشار استفاده کرد؟بله، اما باعث افزایش استهلاک و روشن/خاموش شدن مکرر میشود.
- چگونه میتوان توان مناسب پمپ جتی را انتخاب کرد؟ با توجه به عمق مکش، ارتفاع مورد نیاز، تعداد طبقات ساختمان و میزان مصرف.
